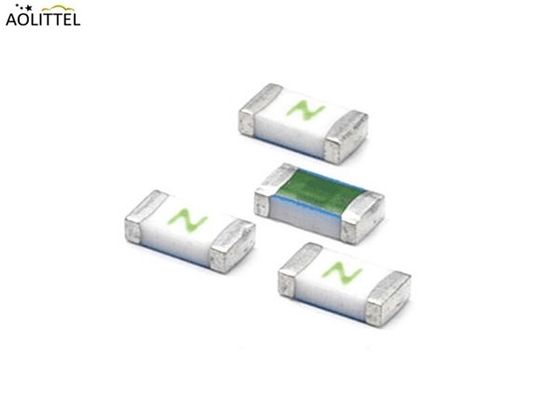

Bourns SF-0603SP200-2の十字1608過電流保護のためのメートルSMD SingleFuseの遅い打撃の表面の台紙のヒューズ2A 32VDC
記述
06.110シリーズはヒューズ置きました性能、信頼性および質のための業界標準をです。はんだなしの設計は使用の間に優秀なオンオフ温度の循環の特徴を提供し、また私達のSMDのヒューズに耐久性があるように典型的な超小型ヒューズよりより多くの熱そして衝撃をします。
____________________________________________________________________________
Download______
特徴
過電流保護のための時間のずれの薄膜の破片のヒューズ
1608の（EIA 0603）ミニチュア足跡
自動化されたアセンブリのために包む表面の台紙
リストされているUL （UL 248-14）
RoHS compliant*およびハロゲンは放します
高い侵入の現在の抵抗の機能
退潮および波のはんだと互換性がある
陶磁器およびガラス構造
優秀な環境の完全性
1つの時間の肯定的な接続解除
自由な草原およびハロゲンは材料を解放します
証明されるAEC-Q200自動車等級
適用
スペースによって強いられる適用のための二次保護:
携帯電話のDVDプレイヤー
ハードディスク・ドライブ
携帯用記憶
LCDのモニター
PDAs
デジタル カメラ
充電電池のパック
充電器
セット トップ ボックスを
産業コントローラー
明確な時間の電気特徴
| 明確な時間の電気特徴 | |||
| 評価される流れ | 1.0In | 2.0In | 2.5In |
| 1A~8A | 4時間の最低 | 1~60秒 | 5秒の最高 |
電気特徴
| 部品番号。 |
評価される 電圧 DC |
評価される流れ （a） |
容量（a） 1の破損 | 典型的な風邪。抵抗（mOhms） 2 | 典型的な電圧低下（mV） | 典型的な前アークI2 t （2秒） 3 | アルファ印 |
| 06 110 1 | 32V | 1 | 50A | 257.5 | 295 | 0.018 | B/H |
| 06 110 1.5 | 1.5 | 50A | 137.5 | 220 | 0.065 | H | |
| 06 110 2 | 2 | 50A | 72 | 160 | 0.115 | K | |
| 06 110 2.5 | 2.5 | 50A | 52 | 145 | 0.14 | L | |
| 06 110 3 | 3 | 50A | 35 | 130 | 0.21 | O | |
| 06 110 3.5 | 3.5 | 50A | 23.8 | 130 | 0.55 | R | |
| 06 110 4 | 4 | 50A | 21 | 120 | 0.52 | S | |
| 06 110 5 | 5 | 50A | 14 | 110 | 1.70 | T | |
| 06 110 6 | 6 | 50A | 8 | 110 | 2.30 | V | |
| 06 110 7 | 7 | 50A | 5.6 | 90 | 3.0 | X | |
| 06 110 8 | 8 | 50A | 3.5 | 80 | 5.2 | Z |
* DCの中断の評価（50マイクロ秒以下の評価される電圧、時定数、電池の源で測定される）
* DCの冷たい抵抗はで測定されます <10>
*典型的な前アーチ形になるIは10Inの流れで2つのt測定されます
次元（単位:mm/inch）
明確な時間のカーブ
信頼性のテスト
| 変数 | 条件 | 方法をテストして下さい |
| 収容量 | 溶解無し | 評価される流れ、4時間 |
| 溶解の時間 | 120秒以内に | 評価される流れの200% |
| 中断の能力 | 機械損傷無し | ヒューズが中断した後、評価される電圧は30秒に再度適用しました |
| 折り曲げ試験 | 機械損傷無し。 | ポイントの把握間の間隔:曲がる90のmm:3つのmm、1回、30秒 |
| はんだ熱への抵抗 | ± 20%年 | 260 °C ±5の°C、二番目の10秒±1 |
| Solderability | 95%の適用範囲の最低 | 235 °C ±5の°C、2 ±0.5二番目に245 °C ±5の°C、二番目の2 ±0.5 （無鉛） |
| 温度の上昇 | <75> | 評価される流れの100%、表面温度の測定 |
| 乾燥した熱への抵抗 | ± 20%年 | 105 °C ±5の°C、1000時間 |
| 溶媒への抵抗。 | 保護層および印の明白な損傷無し | イソプロピル・アルコールの.23の°C ±5の°C、90秒 |
| 残り抵抗 | 10kオームまたは多く | 溶解の後の測定DCの抵抗 |
| 熱衝撃 | . DR < 10=""> | -20 °C/+25 °C/+125の°C/+25の°C、10の周期 |
環境の特徴
| 実用温度 | -20 +105 °Cへの°C |
| 貯蔵の条件温度 | +5 °Cへの+35 °C |
| 貯蔵条件の保存性 | 製造業の日付からの2年 |
| 貯蔵の条件湿気 | 40%から75% |
| 湿気感受性のレベル | 1 |
| ESDの分類（HBM） | クラス6 |
パッケージ情報
モデルQ'ty/巻き枠
06 110 x 5000 PC
注:EIA-481-1標準ごとに包む巻き枠
