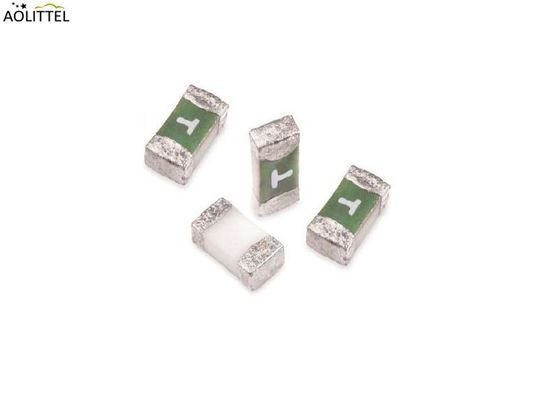

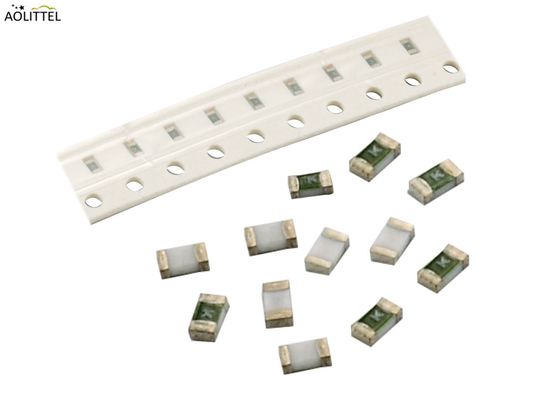

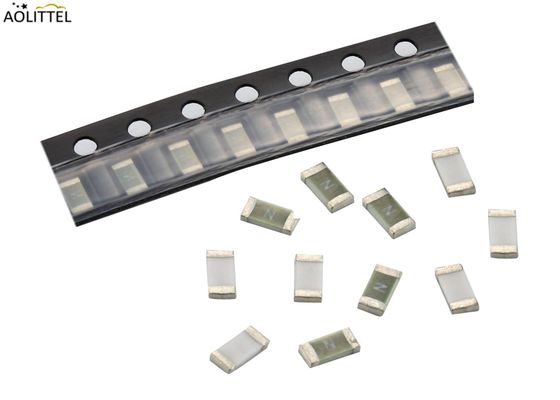

0603 サイズ 薄膜 非常に高速作用の表面マウントファイューズ 250mA-8A 63VDC 32VDC
特徴
| • 鉛のない溶接剤と高温プロファイルに適合する |
| • 高性能素材は,環境温度の高いアプリケーションで性能を向上させる |
| • テストなしでアンプ評価の識別を可能にするコードで上面にマーク |
| • 高さ感受性のあるアプリケーションのための低プロフィール |
| • ピックアップ・プレイス作業のための平らな表面 |
| • 部品 の 覆い 材料 は,業界 標準 的 な 清掃 作業 に 耐える |
| • マウントパッドと電気性能 |
| • ハロゲン無,鉛無,RoHS対応 |
| • 高圧電流耐える能力 |
オーケストラ オーケストラ
ダウンロード________ について
一般的な
06号線100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.
このシリーズは100%鉛無で,RoHS指令の要件を満たしています.新しいハロゲンフリーファイューズは,HFの後置きを使用して注文できます.追加の構成については,パーツ番号セクションを参照してください.
申請
空間制限の適用のための二次保護:
• 携帯電話
• バッテリー パック
• デジタル カメラ
• DVD プレーヤー
• ハードディスクドライブ
寸法 (単位:mm/inch)
パッドの配置 (単位:mm/inch)
電気仕様
| パーツNo |
格付け 電圧 DC |
定位電流 (A) |
断裂能力 (A)1 | 典型的な冷え 抵抗 (mOhms)2 | 典型的な電圧低下 (mV) | 典型的な前アーチング I2t (A)2秒)3 | アルファマーク | |
| 06 100 0 について25 | 63V | 32V | 0.250 | 50A | 3250 | 893 | 0.00042 | D |
| 06 100 0 について375 | 0.375 | 50A | 1310 | 587 | 0.00093 | E について | ||
| 06 100 0 について5 | 0.500 | 50A | 1070 | 582 | 0.0020 | F について | ||
| 06 100 0 について75 | 0.750 | 50A | 470 | 427 | 0.0092 | G | ||
| 06 100 1 | 1 | 50A | 257.5 | 295 | 0.018 | B/H | ||
| 06 100 1 について5 | 1.5 | 50A | 137.5 | 220 | 0.065 | H | ||
| 06 100 2 | - | 2 | 50A | 72 | 160 | 0.115 | K | |
| 06 100 2 について5 | 2.5 | 50A | 52 | 145 | 0.14 | L について | ||
| 06 100 3 | 3 | 50A | 35 | 130 | 0.21 | オー | ||
| 06 100 3 について5 | 3.5 | 50A | 23.8 | 130 | 0.55 | R | ||
| 06 100 4 | 4 | 50A | 21 | 120 | 0.52 | S | ||
| 06 100 5 | 5 | 50A | 14 | 110 | 1.70 | T | ||
| 06 100 6 | 6 | 50A | 8 | 110 | 2.30 | V | ||
| 06 100 7 | 7 | 50A | 5.6 | 80 | 2.8 | X について | ||
| 06 100 8 | 8 | 50A | 3.5 | 75 | 4.96 | Z | ||
| クリアタイム 電気特性 | ||
| 定位電流 | 1.0イン | 2.0イン |
| 250mA~8A | 最低4時間 | 最大60秒 |
明確な時間曲線
製品特性
| 材料 |
身体:高度高温基板 終了: 100% シナ ナイケル 銅 エレメントカバーコーティング:コンフォームコーティング |
| 動作温度 | -55°Cから90°C. 温度再評価曲線図を参照してください. 90°C以上の操作については,Ao littelに連絡してください. |
| 湿度 | MIL-STD-202,方法103,条件D |
| 熱ショック | 55Cから125Cの5サイクルに耐える |
| 振動 | MIL-STD-202 による |
| 隔熱抵抗 (開封後) | 10万オーム以上 |
| 溶接熱耐性 | MIL-STD-202,方法210,条件D |
パッケージ
| 梱包オプション | パッケージの仕様 | 量 |

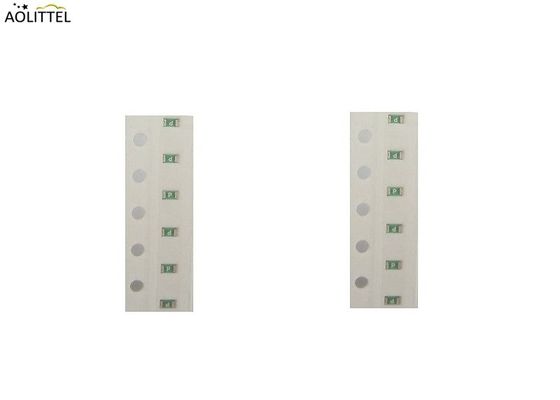

| 8mmテープとロール | EIA-481 Rev. D (IEC 60286,第3部分) | 5000 |
溶接パラメータ
| リフロー状態 | Pb 集合の自由 |
| 熱前温度は (Ts(min)) | 150°C |
| 前熱温度最大 (Ts ((max)) | 200°C |
| 前熱時間 (分から最大まで) (t) | 60 〜 180 秒 |
| 平均上昇速度 (液体温度 (TL) 〜ピーク) | 最大5°C/秒 |
| TS (最大) から TL - ランプアップレート | 最大5°C/秒 |
| リフロー - 温度 (TL) (液体) | 217°C |
| リフロー - 温度 (tL) | 60 ̇ 150 秒 |
| ピーク温度 (TP) | 250+0/-5 °C |
| 実際のピーク温度 (tp) から5°C以内の時間 | 20 ̇ 40 秒 |
| ランプダウン率 | 最大5°C/秒 |
| 25°Cからピーク温度 (TP) までの時間 | 最大8分 |
| 超えてはいけません | 260°C |
| 波溶接 | 260°C 最大10秒 |
