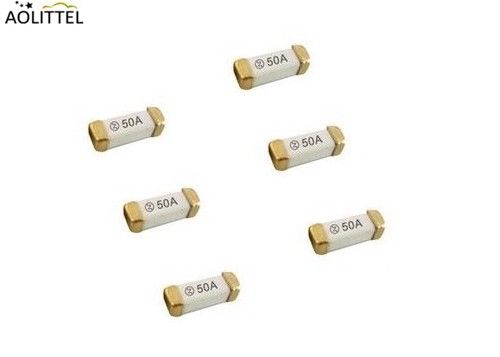

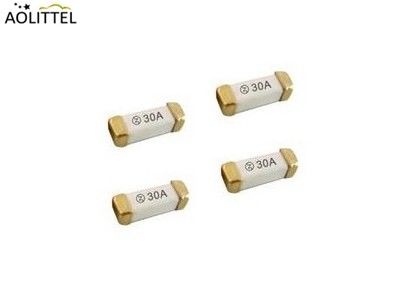

Sartfuse S1032-F十字のナノの10.25x3.2mmR1032シリーズ高い現在の早く機能の表面の台紙のヒューズ250Vac 50mA-15A
概要
•表面の台紙の高く現在のヒューズ
•20から60アンペアの評価で利用できる
•100VDCまで評価するより高い電圧
•10.25×3.20 （mm）正方形の形の表面の台紙
•-55°Cからの125°Cへの実用温度範囲
•高められた熱循環の持久力
•迎合的なRoHSおよびハロゲンは放します
____________________________________________________________________________
Download______
適用
•貯蔵システム力
•PCサーバーのための冷却ファン システム
•電圧安定器モジュール
•基地局の電源
•PCサーバーのための電圧安定器モジュール
•上限サーバー/刃の計算
•電池の管理システム
記述
AOLITTEL R1032シリーズ遅打撃の正方形の表面の台紙のヒューズは陶磁器の管/エンド キャップの構造、迎合的なRoHS自由なハロゲンであり鉛（Pb）は米国（UL/CSA）の安全代理店の承認のRoHSの指令（2002/95/EC）の条件の、免除します。いろいろ適用の取締役会レベルの第一次および二次回路保護を提供して下さい。優秀な侵入の現在の抵抗の機能と、上昇温暖気流のための優秀な信頼性におよび機械工の衝撃にまた、高い信頼性があり、安定したはんだの能力、エンド キャップは金/めっきされる銀/ニッケルで利用できます。
代理店の承認
| 代理店 | アンペア範囲 | 代理店のファイル番号 |
|
50mA | 7A | E340427 （JDYX2） |
|
50mA | 7A | E340427 （JDYX8） |
次元
単位:mm
指定
|
部分 |
アンペア |
電圧 |
破損 |
わずかな風邪 |
I2TMelting |
| R1032.0200 | 200mA | 250VAC |
50A@300VAC |
0.920 | 0.125 |
| R1032.0250 | 250mA | 0.860 | 0.145 | ||
| R1032.0300 | 300mA | 0.620 | 0.162 | ||
| R1032.0315 | 315mA | 0.550 | 0.189 | ||
| R1032.0375 | 375mA | 0.470 | 0.200 | ||
| R1032.0400 | 400mA | 0.380 | 0.238 | ||
| R1032.0500 | 500mA | 0.320 | 0.275 | ||
| R1032.0600 | 600mA | 0.285 | 0.470 | ||
| R1032.0630 | 630mA | 0.256 | 0.566 | ||
| R1032.0700 | 700mA | 0.208 | 0.805 | ||
| R1032.0750 | 750mA | 0.175 | 1.240 | ||
| R1032.0800 | 800mA | 0.155 | 1.880 | ||
| R1032.1100 | 1A | 0.148 | 3.500 | ||
| R1032.1125 | 1.25A | 0.102 | 4.760 | ||
| R1032.1150 | 1.5A | 0.085 | 6.305 | ||
| R1032.1160 | 1.6A | 0.075 | 6.505 | ||
| R1032.1200 | 2A | 0.044 | 8.950 | ||
| R1032.1250 | 2.5A | 0.043 | 16.025 | ||
| R1032.1300 | 3A | 0.033 | 21.560 | ||
| R1032.1315 | 3.15A | 0.029 | 22.750 | ||
| R1032.1350 | 3.5A | 0.027 | 27.050 | ||
| R1032.1400 | 4A | 0.025 | 31.808 | ||
| R1032.1500 | 5A | 0.019 | 40.250 | ||
| R1032.1600 | 6A | 0.018 | 67.245 | ||
| R1032.1630 | 6.3A | 0.017 | 73.550 | ||
| R1032.1700 | 7A | 0.015 | 76.280 | ||
| R1032.2100 | 10A | 0.013 | 77.350 | ||
| R1032.2120 | 12A | 0.012 | 78.180 | ||
| R1032.2150 | 15A | 0.011 | 79.280 |
電気特徴
| アンペア評価の% （） | 吹く時間 |
| 100% * | 4時間最低 |
| 200%年* | 最高120秒 |
パッキング
13インチ（330mm）の巻き枠の24mmのテープおよび巻き枠のヒューズの2000部分
ヒューズの選択のためのガイド
この参照ガイドの目的は指名電子部品か装置に有効な回路保護を提供するヒューズを選ぶためにエンジニアを助けることです。
ヒューズのセレクター ガイド
1.Select利用できる回路スペースに従う適切なヒューズのサイズ。
2.Select回路の土台方法に従う適切なヒューズの形。
3.Selectプロダクトの要求された安全証明の標準に従う適切なヒューズ:C-ULのような、VDE、SEMKO、PSE、CCC、KC、BSI。
4.Determine回路の応用電圧に従う適切なヒューズの電圧評価。
5.Select回路の最高の常態の働く流れに従う適切なヒューズの現在の評価（）。
ヒューズの減衰ファクタを*Considered。
周囲温度に基づくヒューズの軽減を*Considering。
6.Consider現在の脈拍
*Calculate回路の最高の現在の脈拍I2 tの価値。
ヒューズの必須I2tの価値を*Calculated。
時間のずれのヒューズは普通特有な現在の脈拍が指定されるとき推薦されます。
7.Selectヒューズのタイプ。
8.The指定ヒューズは回路/プロダクトの試運転を経ます。
