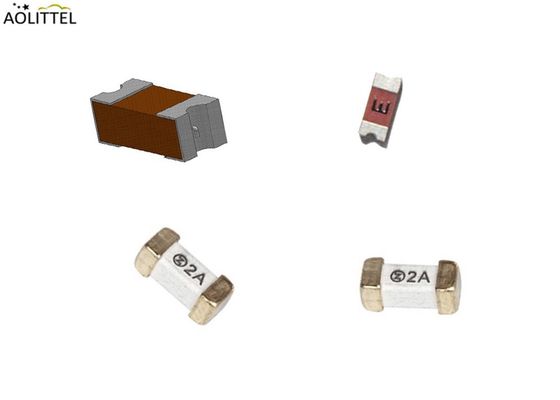

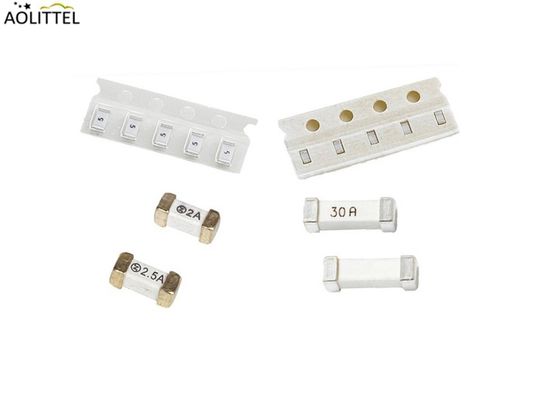

6.3A 300VAC 2410 SMD 急速作用の積木方形表面マウントファイューズ SSF1630 電源のために
特徴
迅速な動作,突撃耐える能力
コンパクトサイズ
広い動作温度範囲
利用可能な電流評価の幅が広い
高温プロファイル
最大電圧125Vまで
オーケストラ オーケストラ
ダウンロード________ について
記述
2410 SSFシリーズの四角形の表面マウントの高速作用ファイューズは,Wire-in-Air (WIR) 構造を採用する.利用可能な電流の範囲が広い小さな足跡は,電流過剰保護アプリケーションにフィューズを理想的にするSMFF2410シリーズは,RoHSに準拠し,世界的な環境基準を満たすためにハロゲンフリーです.
申請 提出
バッテリーセット
携帯電話
DVDプレーヤー
デジタルカメラ
ゲーム機器
液晶モニターとモジュール
医療機器
PC関連機器/周辺機器
電源
無線ベースステーション
機関承認と環境適合
| 機関 | アンペア範囲 | 代理店のファイル番号 |
|
50mA ~ 7A | E340427 (JDYX2) |
|
50mA ~ 7A | E340427 (JDYX8) |
|
50mA ~ 7A | 2011/65/EU について |
|
50mA ~ 7A | IEC 61249-2-21:2003 |
電気特性
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
名義冷え 抵抗力 (オーム) |
私は2溶け込み インテグラル (A)2.S) |
機関 承認 | |
|
|
||||||
| SSF0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.860 | 0.145 | ● 人 の 行動 | ● 人 の 行動 |
| SSF0300 | 300mA | 0.620 | 0.162 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0315 | 315mA | 0.550 | 0.189 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0375 | 375mA | 0.470 | 0.200 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0400 | 400mA | 0.380 | 0.238 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0500 | 500mA | 0.320 | 0.275 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0600 | 600mA | 0.285 | 0.470 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0630 | 630mA | 0.256 | 0.566 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0700 | 700mA | 0.208 | 0.805 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0750 | 750mA | 0.175 | 1.240 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF0800 | 800mA | 0.155 | 1.880 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1100 | 1A | 0.148 | 3.500 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1125 | 1.25A | 0.102 | 4.760 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1150 | 1.5A | 0.085 | 6.305 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1200 | 2A | 0.044 | 8.950 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1250 | 2.5A | 0.043 | 16.025 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1300 | 3A | 0.033 | 21.560 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1315 | 3.15A | 0.029 | 22.750 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1350 | 3.5A | 0.027 | 27.050 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1400 | 4A | 0.025 | 31.808 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1500 | 5A | 0.019 | 40.250 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1600 | 6A | 0.018 | 67.245 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1630 | 6.3A | 0.017 | 73.550 | ● 人 の 行動 | ● 人 の 行動 | ||
| SSF1700 | 7A | 0.015 | 76.280 | ● 人 の 行動 | ● 人 の 行動 | ||
サイズ
単位:mm
物理仕様
| 材料 |
基板:セラミック 仕上げ:オウプラテッドブラスキャップ 材料:銀塗りまたは銅合金線 |
| 溶接可能性 | MIL-STD-202 方法 208 |
| 溶接パラメータ |
波溶接: 260°C 最大10秒 リフロー溶接: 260°C 最大5秒 手溶接: 300°C 最大2秒 |
応用例
製品開発
1ファイューズの大きさと形状
ファイューズの形と大きさは,回路設計および設置要件内の利用可能なスペースによって決定される.注:ファイューズの特性と物理仕様については,このカタログを参照してください..
2安全局の承認
製品に要求される関連する安全認証の承認に従ってシューズを選択します.注意:シューズ特性と物理仕様については,このカタログを参照してください.
3定位電圧
選択されたシューズは,適用された回路電圧よりも大きいまたはそれと同等の電圧を指定する必要があります.つまり,適用された電圧は,指定電圧よりも小さいまたはそれと同等でなければなりません.例えば,125Vのファイューズは,125V以下またはそれと同等な回路でのみ使用できます.250V回路では使用できません.一方,250Vのファイューズは250V未満または250Vに等しい回路で使用できます.したがって125V範囲を含みます.
4現在の格付け (In)
指定電流 (In) =電流の最大安定走行量 / (シューズ崩壊比* 適用された環境温度の値下げ)
