UL 承認 300V 3.15A 時間遅延 2410 シリーズ 表面マウント SMD フィューズ SST1315 LED照明
適用する
消費電子機器
家電
電源装置
電気通信システム
自動車用装置
産業用機器
医療機器
バッテリー充電装置
オーケストラ オーケストラ
ダウンロード________ について
仕様
| P/N |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
名義冷え 抵抗力 (オーム) |
私は2溶け込み インテグラル (A)2.S) |
機関 承認 | |
| UL | CUL | ||||||
| SST0250 | 250mA | 300VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.860 | 0.145 | ● 人 の 行動 | ● 人 の 行動 |
| SST0300 | 300mA | 0.620 | 0.162 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0315 | 315mA | 0.550 | 0.189 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0375 | 375mA | 0.470 | 0.200 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0400 | 400mA | 0.380 | 0.238 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0500 | 500mA | 0.320 | 0.275 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0600 | 600mA | 0.285 | 0.470 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0630 | 630mA | 0.256 | 0.566 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0700 | 700mA | 0.208 | 0.805 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0750 | 750mA | 0.175 | 1.240 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST0800 | 800mA | 0.155 | 1.880 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1100 | 1A | 0.148 | 3.500 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1125 | 1.25A | 0.102 | 4.760 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1150 | 1.5A | 0.085 | 6.305 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1200 | 2A | 0.044 | 8.950 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1250 | 2.5A | 0.043 | 16.025 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1300 | 3A | 0.033 | 21.560 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1315 | 3.15A | 0.029 | 22.750 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1350 | 3.5A | 0.027 | 27.050 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1400 | 4A | 0.025 | 31.808 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1500 | 5A | 0.019 | 40.250 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1600 | 6A | 0.018 | 67.245 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1630 | 6.3A | 0.017 | 73.550 | ● 人 の 行動 | ● 人 の 行動 | ||
| SST1700 | 7A | 0.015 | 76.280 | ● 人 の 行動 | ● 人 の 行動 | ||
構造 (単位:mm)
材料
| 違う | 部品名 | 材料 |
| 1 | 末端キャップ | オウプラテッドブラスキャップ |
| 2 | 身体 | 透明でない四角形のセラミックチューブ |
| 3 | フューズ要素 | Cu-Ag合金ワイヤ |
稼働電流特性
| アムペアランキング %(イン) | 吹く時間 |
| 100% * 入っています | 4時間分 |
| 200% * 中 | 最大120秒 |
外見 と 構成
外見: 顕著な汚れ,腐り,亀裂がない.マークは簡単に認識できる.
形状: 表面マウント・フューズ

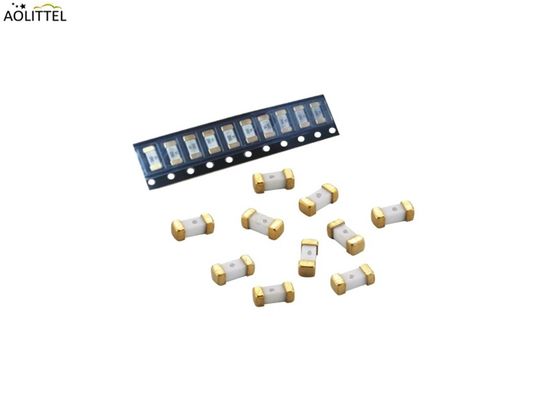

梱包情報: MPQ:1000pcs,テープ&リール
信頼性試験
| 違う | ポイント | 内容 | 基準基準 |
| 1 | 製品表示 | ブランド,アンペアランキング | AOLITELの標識基準 |
| 2 | 動作温度 | -55°Cから125°C | IEC60068-2-1/2 |
| 3 | 溶接可能性 | T=240°C±5°C,t=3秒±0.5秒,覆盖率≥95% | MIL-STD-202 方法 208 |
| 4 | 溶接熱耐性 | 260°Cで10秒 | MIL-STD-202,方法 210,試験条件 B |
| 5 | 断熱抵抗 (開封後) | 10最低000オーム | MIL-STD-202,方法302,試験条件A |
| 6 | 熱ショック | 5 サイクル, -65°C / +125°C,各極端で 15 分 | MIL-STD-202,方法107,試験条件B |
| 7 | メカニカルショック | 100Gのピークは6ミリ秒,3サイクル | MIL-STD-202,方法213,テストI |
| 8 | 振動 | 0.03 振幅,10-55 Hz 1 分間に 2 時間ごとに XYZ=6 時間 | MIL-STD-202 方法 201 |
| 9 | 耐湿性 | 10 サイクル | MIL-STD-202,方法 106 |
平均的な時間電流曲線
環境特性
範囲を超えた作業環境温度の場合は,シューズの仕様を選択するときに
20~30°Cでは,エンジニアは環境温度がファイスに及ぼす影響を考慮する必要があります.
温度回転曲線を参照してください
