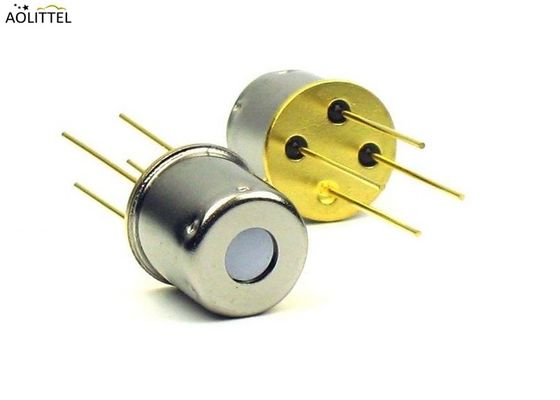

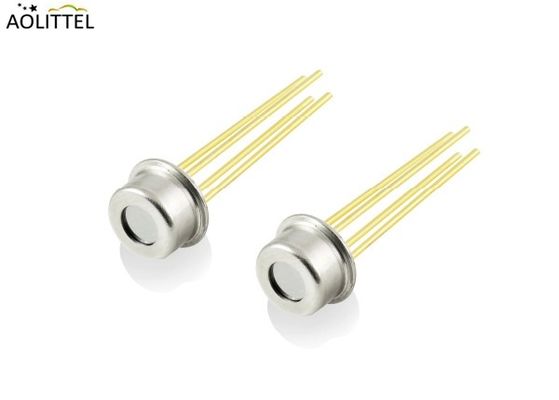

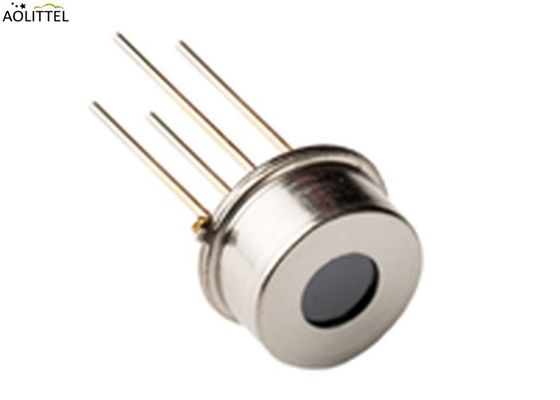

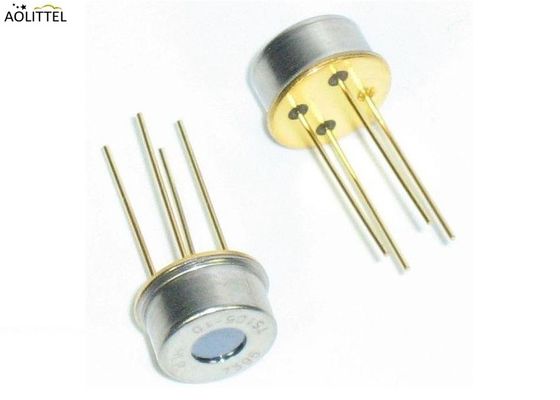

TO-46 パッケージ IR 赤外線熱電池温度センサー 100K 3950 ISB-TS45H 接触式温度測定
演出
| ISB-TS45H | |||||
| パラメーター | ミン | タイプする | マックス | ユニット | 条件 |
| チップサイズ | 1.1×11 | mm2 | |||
| 敏感な領域 | 0.35×035 | mm2 | |||
| 検知角度 | 90 | ° | |||
| 熱熱耐性 | 80 | 98 | 115 | KΩ | 温度=25°C |
| 騒音電圧 | 38 | nV/Hz1/2 | 温度=25°C | ||
| NEP | 0.23 | nW/Hz1/2 | ブラックボディ=500K,1Hz@25°C | ||
| 電圧応答 | 20.11 | Vmm2/w | ブラックボディ=500K,1Hz@25°C | ||
| 責任感 | 134 | 164 | 194 | V/w | ブラックボディ=500K,1Hz@25°C |
| 抵抗の温度係数 | 0.06 | %/°C | 温度=25°C75°C | ||
| 時間定数 | ≤ 13 | ms | |||
| 特定検出力 | 1.51 E08 | cmHz1/2/w | ブラックボディ=500K,1Hz@25°C | ||
| NTC抵抗 | 100±3% | KΩ | 25°C | ||
| NTC β | 3950±1% | K | 25/50°C | ||
オーケストラ オーケストラ
ダウンロード________ について
サイズ
単位:mm
環境要件
動作温度:-30°C+85°C
保存温度:-30°C+100°C
試験条件: 25°Cの環境温度,測定対象物体温度,対応関係における原子炉の典型的な出力電圧
* 注:このパラメータは,TO46パッケージとLWP5.0フィルター条件で試験されます.
| 温度は | Vが外れた | 温度は | Vが外れた | 温度は | Vが外れた | 温度は | Vが外れた | 温度は | Vが外れた |
| (°C) | (mv) | (°C) | (mv) | (°C) | (mv) | (°C) | (mv) | (°C) | (mv) |
| -20歳 | - 3つ046 | 10 | - 1つ196 | 40 | 1.334 | 70 | 4.477 | 100 | 8.508 |
| -19 | - 2つ983 | 11 | - 1つ131 | 41 | 1.426 | 71 | 4.606 | 101 | 8.667 |
| -18歳 | - 2つ929 | 12 | - 1つ051 | 42 | 1.526 | 72 | 4.73 | 102 | 8.839 |
| -17歳 | - 2つ879 | 13 | -0だった973 | 43 | 1.624 | 73 | 4.845 | 103 | 9.001 |
| -16歳 | - 2つ829 | 14 | -0だった888 | 44 | 1.725 | 74 | 4.962 | 104 | 9.172 |
| -15歳 | - 2つ777 | 15 | -0だった806 | 45 | 1.81 | 75 | 5.081 | 105 | 9.335 |
| -14歳 | - 2つ724 | 16 | -0だった723 | 46 | 1.892 | 76 | 5.205 | 106 | 9.499 |
| -13歳 | - 2つ673 | 17 | -0だった646 | 47 | 1.995 | 77 | 5.321 | 107 | 9.664 |
| -12 | - 2つ619 | 18 | -0だった572 | 48 | 2.094 | 78 | 5.455 | 108 | 9.83 |
| -11 | - 2つ569 | 19 | -0だった494 | 49 | 2.199 | 79 | 5.587 | 109 | 9.991 |
| -10 | - 2つ514 | 20 | -0だった417 | 50 | 2.306 | 80 | 5.724 | 110 | 10.15 |
| -9 | - 2つ461 | 21 | -0だった33 | 51 | 2.42 | 81 | 5.848 | 111 | 10.32 |
| -8 | - 2つ399 | 22 | -0だった248 | 52 | 2.53 | 82 | 5.981 | 112 | 10.48 |
| -7 | - 2つ338 | 23 | -0だった164 | 53 | 2.635 | 83 | 6.116 | 113 | 10.64 |
| -6 | - 2つ275 | 24 | -0だった083 | 54 | 2.753 | 84 | 6.251 | 114 | 10.81 |
| - 5 | - 2つ214 | 25 | 0 | 55 | 2.865 | 85 | 6.376 | 115 | 10.98 |
| -4 | - 2つ144 | 26 | 0.086 | 56 | 2.969 | 86 | 6.514 | 116 | 11.15 |
| -3 | - 2つ084 | 27 | 0.174 | 57 | 3.08 | 87 | 6.641 | 117 | 11.33 |
| -2 | - 2つ022 | 28 | 0.258 | 58 | 3.185 | 88 | 6.767 | 118 | 11.5 |
| -1 | - 1つ964 | 29 | 0.346 | 59 | 3.299 | 89 | 6.907 | 119 | 11.66 |
| 0 | - 1つ899 | 30 | 0.446 | 60 | 3.401 | 90 | 7.043 | 120 | 11.84 |
| 1 | - 1つ829 | 31 | 0.544 | 61 | 3.508 | 91 | 7.19 | ||
| 2 | - 1つ754 | 32 | 0.623 | 62 | 3.608 | 92 | 7.33 | ||
| 3 | - 1つ689 | 33 | 0.709 | 63 | 3.715 | 93 | 7.468 | ||
| 4 | - 1つ629 | 34 | 0.798 | 64 | 3.808 | 94 | 7.604 | ||
| 5 | - 1つ155 | 35 | 0.892 | 65 | 3.91 | 95 | 7.751 | ||
| 6 | - 1つ479 | 36 | 0.974 | 66 | 4.019 | 96 | 7.9 | ||
| 7 | - 1つ416 | 37 | 1.062 | 67 | 4.123 | 97 | 8.051 | ||
| 8 | - 1つ349 | 38 | 1.149 | 68 | 4.239 | 98 | 8.191 | ||
| 9 | - 1つ275 | 39 | 1.246 | 69 | 4.354 | 99 | 8.344 |
スペクトル曲線
伝達速度は%波長 (nm)
適用する
気候制御
耳温度計 前頭温度計
接触のない温度測定
産業用連続温度制御,産業用ピロメーター
記述
温度センサーは,ある距離の外にある物体の赤外線エネルギーを検知することで温度を測定できます.温度が高く,生産される赤外線エネルギーは.
熱帯電池センサーは,エネルギーを吸収し出力信号を生成するシリコンチップ上の小さな熱対で構成される.
この利点には より良いパフォーマンスと信頼性,使いやすさと デザインに動きを組み込むための 総合的なシンプルさが含まれますIR 熱帯電池は,環境温度の読み取りも考慮することができます.温度制御の精度も向上しました.
熱帯電池は,主に多くのアプリケーションで接触式温度測定に使用される.それらの機能は,物体から放出される熱放射線を電圧出力に転送することです.この製品は赤外線フィルターで構成されていますトー-46 メタルのカプセル化後,高い信頼性と高い感度を持つ.
特徴
熱電池 IR センサー
接触なしの温度測定用
単一要素
高信号
正確な参照センサー
TO-46 パッケージ
高度な感受性
NTC サーミストールの補償
迅速な応答時間
5μm ロングパスフラットフィルター
予防策
1設計上の制限
センサーは屋内での使用のために設計されています.
屋外での使用では,適切な補充光学フィルターと防湿構造を使用してください.
動作障害や不具合による二次故障を防ぐために,故障防止機能を事前に追加することができます.
2. 使用制限
センサーの故障,動作不良,その他の不具合を防ぐために,このセンサーを同様の条件下でも使用しないでください.
A.環境温度の激しい変化
B. 強い振動または振動
C. 障壁材料 (ガラス,霧など) を有する場所を通過すると,赤外線は検出領域を通過できない.
D. 液体,腐食性ガス,海水
E.高湿度環境での連続使用.
F. 静的電場または強い電磁放射線.
G.腐食性ガスや海風
H.光学窓を汚染する汚れと塵のある環境
3. 溶接制限
A. 溶接鉄で溶接. 溶接温度が260°Cで10秒間. センサーピンを長時間過熱しないようにする.
B. 溶接後,全流は洗い去り,ブラシで洗浄する必要があります.超音波クリーナーを使用すると,性能の問題が発生します.
4製品の使用制限
適用される法律や規制の下で使用し販売します
センサーの誤った使用による誤った取り扱いや保管は,製造者の責任ではありません.
