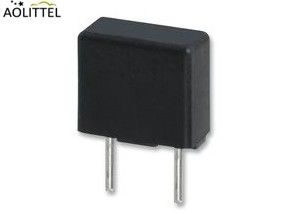

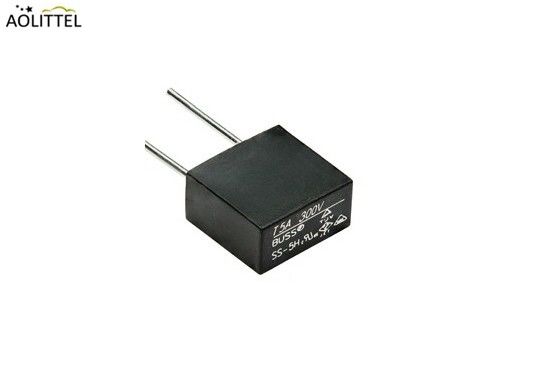

8.4x8.4x4mm ブラック・スクエア・サブミニチュア 急速作用マイクロ・フューズ 50mA-10A 300VAC
製品の特徴
| 材料 | 身体:熱塑性 UL94 V-0 鉛:缶詰銅線 |
| オペレーティングテンパー | -55°Cから+125°C (値下げを検討する) |
| 溶接可能性 | 260°C, ≤ 3秒 (波) 350±10°C, ≤ 3秒 (溶接鉄) |
| 溶接熱耐性 | 260°C 10秒 (波) |
| 溶接パラメータ | 波溶接パラメータ |
手動溶接パラメータ | |
| 保存条件 | 密封状態で3年間保存可能 +10°C~60°C,相対湿度 ≤ 75% |
オーケストラ オーケストラ
ダウンロード________ について
弧前時間/現在の特性 (限界)
格付け | 吹く時間 |
| 210% | 最大30分 |
| 275% | 10ms~3s |
| 1000% | 最大 20 ms |
記述
マイクロファイューズ (Micro Fuse) は,円筒形または長方形のいずれかに提供される半径鉛のサブミニチュアファイューズである.マイクロファイューズは,当初,米国宇宙計画のために設計された.マイクロファイューズは,ガラスのどちらかで作られていますミナチュアガラスカートリッジに電気的に相当するように設計され,衝撃や振動に対するより高い耐性を持つより小さなパッケージのファイューズです.マイクロファイューズは,PCボードに搭載されたシューズホルダーに電圧,評価値は通常65ボルトACから300ボルトACまでである.電圧評価は450ボルトDCまでであるマイクロフューズも利用可能である.マイクロフューズは,高速作用またはタイムレイグの両方で提供される.バージョン通常は UL 248-14 と CSA C22.2/No に準拠して製造されます.248.14またはIEC 60127-3,規格.一部のシリーズはMIL Spec,バージョンでも提供されています.IEC 60127-3シリーズはいくつかのバージョンで提供されています:
マイクロフューズファミリー
| 小さいサブミニチュア・フューズ 家族のメンバー | ||||
| 違う 違う | 電圧 | 吹いて | シリーズ | コメント |
| 1 | 250V | タイムラグ | MTS | |
| 2 | 250V | 事実を演じる | MFS | |
| 3 | 300V | タイムラグ | NTS | |
| 4 | 300V | 事実を演じる | NFS | |
| 5 | 350V | 事実を演じる | FMS | |
| 6 | 350V | タイムラグ | TMS | |
| 7 | 250V/300V | タイムラグ | MTC | ミニサイズ |
仕様
カタログ | アムペア | 電圧 | 最大電圧 | 溶融する |
NFS0050A | 50mA | 300V | 555 | 0.02 |
NFS0100A | 100mA | 300V | 355 | 0.11 |
NFS0125A | 125mA | 300V | 323 | 0.12 |
NFS0160A | 160mA | 300V | 296 | 0.17 |
NFS0200A | 200mA | 300V | 272 | 0.21 |
NFS0250A | 250mA | 300V | 251 | 0.41 |
NFS0315A | 315mA | 300V | 237 | 0.63 |
NFS0400A | 400mA | 300V | 211 | 1.22 |
NFS0500A | 500mA | 300V | 202 | 2.34 |
NFS0630A | 630mA | 300V | 191 | 2.88 |
NFS0800A | 800mA | 300V | 172 | 3.92 |
NFS1100A | 1A | 300V | 200 | 5.77 |
NFS1125A | 1.25A | 300V | 200 | 8.34 |
NFS1160A | 1.6A | 300V | 190 | 13.60 |
NFS1200A | 2A | 300V | 170 | 25.90 |
NFS1250A | 2.5A | 300V | 170 | 42 |
NFS1300A | 3A | 300V | 165 | 45 |
NFS1315A | 3.15A | 300V | 150 | 64 |
NFS1400A | 4A | 300V | 130 | 92 |
NFS1500A | 5A | 300V | 130 | 140 |
NFS1630A | 6.3A | 300V | 130 | 208 |
NFS1800A | 8A | 300V | 100 | 265 |
NFS2100A | 10A | 300V | 100 | 295 |
速やかな詳細
• 速行型 (F)
材料: * 身体: 熱プラスチック UL94V0
*ピン:銅合金,チンの塗装
選択可能: 要求に応じ,金または銀で塗装
元素:銀合金 50mA~10A
• 定位電圧: 250V 以降
• 規格:UL248-14
内部抵抗が低いPCBスペースが減少
振動耐性のある衝撃防護カバー
適用:テレビ,ビデオレコーダー,モニター,アダプター,通信機器,その他の小型機器の保護および安全
従来のマイクロファイューズとカートリッジファイューズを交換する
