IEC 60127 8.5 mm 速効 F 3.15A 250 VAC 箱型 サブミニチュアファイズ MFS1315A
仕様
|
P/N |
アムペア |
電圧 |
最大電圧 |
溶融する |
| MFS0200A | 200mA | 250V | 1700 | 0.04 |
| MFS0250A | 250mA | 250V | 1400 | 0.06 |
| MFS0315A | 315mA | 250V | 1300 | 0.10 |
| MFS0400A | 400mA | 250V | 1200 | 0.20 |
| MFS0500A | 500mA | 250V | 1100 | 0.35 |
| MFS0630A | 630mA | 250V | 650 | 0.50 |
| MFS0800A | 800mA | 250V | 240 | 1.3 |
| MFS1100A | 1A | 250V | 200 | 1.6 |
| MFS1125A | 1.25A | 250V | 200 | 2.4 |
| MFS1160A | 1.6A | 250V | 190 | 4.6 |
| MFS1200A | 2A | 250V | 170 | 7.9 |
| MFS1250A | 2.5A | 250V | 170 | 12 |
| MFS1315A | 3.15A | 250V | 150 | 22 |
| MFS1400A | 4A | 250V | 130 | 29 |
| MFS1500A | 5A | 250V | 130 | 78 |
| MFS1630A | 6.3A | 250V | 130 | 97 |
| MFS1800A | 8A | 250V | 100 | 290 |
| MFS2100A | 10A | 250V | 100 | 430 |
オーケストラ オーケストラ
ダウンロード________ について
機関による承認リスト
|
機関 |
アンペア範囲 |
代理店のファイル番号 |
| UR | 50mA ~ 6.3A | E340427 (JDYX2) |
| C-UR | 50mA ~ 6.3A | E340427 (JDYX8) |
| VDE | 50mA ~ 6.3A | 40039420 |
| CQC | 50mA ~ 6.3A | CQC16012154495 |
| PSE | 50mA ~ 6.3A | PSE16021073 |
| KTL | 50mA ~ 6.3A | SU05052-16004/16005/16006 |
執行基準
規格:IEC60127-1,IEC60127-3標準表4,GB9364.1-1997,GB9364.3-1997に従って
テクニカルデータ
| シリーズ | MFS ボックスのタイプ サブミニチュアファイューズ |
| サイズ | 8.4*8.4*8.2mm |
| 形状 | 箱型 |
| 色 | 黒か赤か |
| 定位電圧 | 250V AC |
| 定位電流 | 200mA~10A |
| 断片容量 | 35A |
| 特徴 | 速攻F |
| マウント | PCB,THT |
| -40°Cから85°C | -40から85度 |
| 気候カテゴリー | IEC 60068-1 に準拠する40/085/21 |
| 材料: 住宅 | 熱プラスチック UL 94V-0 |
| 材料:ターミナル | 青銅 |
| 保存条件 | 0°Cから40°Cまで 最大時速70% |
| 単位重量 | 0.5グラム |
箱型 サブミニチュア・フューズファミリー
| 小さいサブミニチュア・フューズ 家族のメンバー | ||||
| 違う 違う | 電圧 | 吹いて | シリーズ | コメント |
| 1 | 250V | タイムラグ | MTS | |
| 2 | 250V | 事実を演じる | MFS | |
| 3 | 300V | タイムラグ | NTS | |
| 4 | 300V | 事実を演じる | NFS | |
| 5 | 350V | 事実を演じる | FMS | |
| 6 | 350V | タイムラグ | TMS | |
| 7 | 250V/300V | タイムラグ | MTC | ミニサイズ |

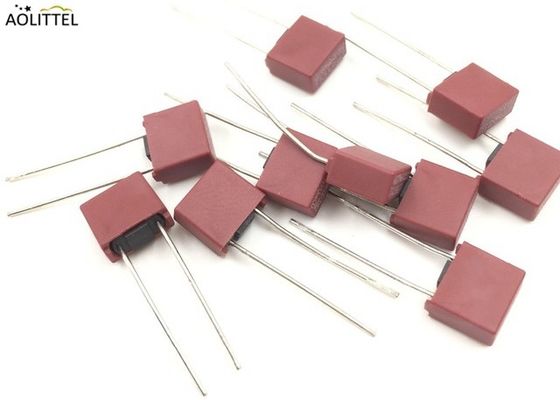

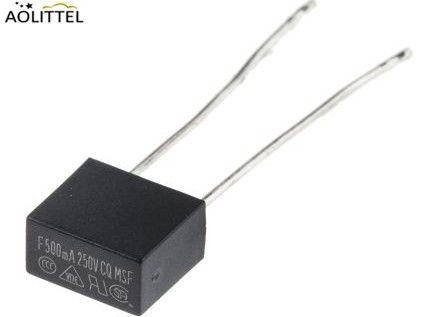

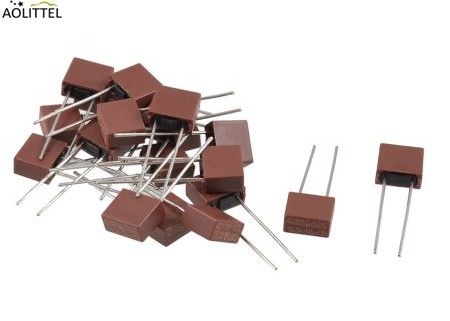

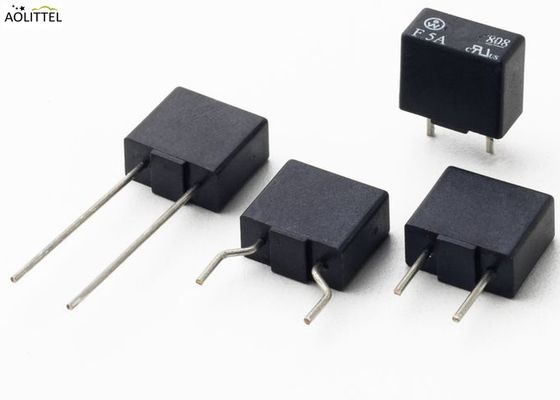

製品写真
