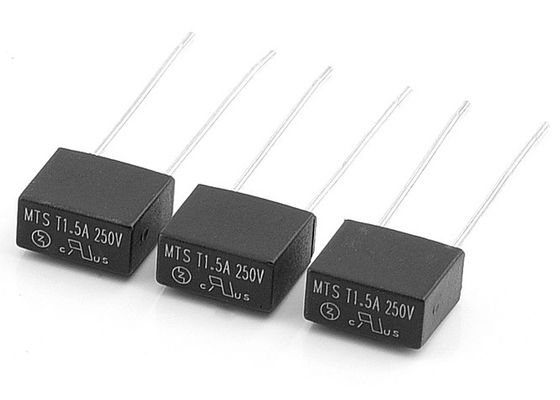

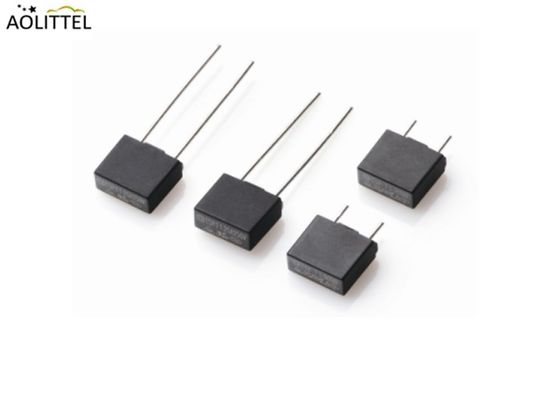

全体的な証明書とのEatonのたる製造人のBussmann SR-5の代理の時間のずれのSubminiatureヒューズ8.4mm 250V
記述
Aoは放射状の加鉛および時間のずれのによ穴、それに少しMTSのSubminiatureヒューズで、IEC 60127-3に設計されている以来の第一次および二次過電流保護のために受け入れられるインターナショナル広げ、4つをそしてPCBかプラグにBK/PCSのホールダーに高い侵入の抵抗の機能と共に直接取付けることができますまたあります。この頃は、SMTの技術は成長するようになり、傾向はSMTの製造業であり、prodcutはより小さく、より小さい、Aoは少しMTSのsubminiatureヒューズ加鉛および無鉛退潮および波のはんだと互換性があります。最近、私達はまた小型新製品を開発し、高圧タイプ300V/350Vは、それ以上の情報を得るために私達に連絡します。
________________________________________________________________________
Download______
| Ao少しSubminiatureヒューズの家族 | ||||
| いいえ。 | 電圧 | 打撃 | シリーズ | 注目 |
| 1 | 250V | 時間のずれ | MTS | |
| 2 | 250V | 事実機能 | MFS | |
| 3 | 300V | 時間のずれ | NTS | |
| 4 | 300V | 事実機能 | NFS | |
| 5 | 350V | 事実機能 | FMS | |
| 6 | 350V | 時間のずれ | TMS | |
| 7 | 250V/300V | 時間のずれ | MTC | 小型サイズ |
代理店の概観
|
代理店 |
アンペア範囲 |
代理店のファイル番号 |
| UR | 50mA | 6.3A | E340427 （JDYX2） |
| 野良犬 | 50mA | 6.3A | E340427 （JDYX8） |
| VDE | 50mA | 6.3A | 40039420 |
| CQC | 50mA | 6.3A | CQC16012154495 |
| PSE | 50mA | 6.3A | PSE16021073 |
| KC | 50mA | 6.3A | SU05052-16004/16005/16006 |
利点
•Solderability:EIA-186-9E方法9
•高周波振動:MIL-STD-202Fの方法201A
•実用温度:-55°Cへの+125°C
•はんだ付けする熱抵抗:260°C、10秒。最高（IEC 60068-2-20）
•減らされたPCBの空き容量
•直接solderableまたは差込式版
•国際的に公認
•低い内部抵抗
•衝撃の安全な包装
•抵抗力がある振動
•0.050Aから10Aに利用できる
•機械によるフル オートの生産は競争保つことができます
電気特徴
承認される●
未決○
|
部品番号。 |
アンペア 評価 |
電圧 評価 |
最高の電圧 低下（mv） |
I2TMelting 全体（A2。S） |
代理店の承認 |
||||
| UL | VDE | CQC | PSE |
KC
|
|||||
| MTS0050A | 50mA | 250V | 555 | 0.02 | ● | ○ | ○ | ○ | ○ |
| MTS0100A | 100mA | 250V | 355 | 0.11 | ● | ○ | ○ | ○ | ○ |
| MTS0125A | 125mA | 250V | 323 | 0.12 | ● | ○ | ○ | ○ | ○ |
| MTS0160A | 160mA | 250V | 296 | 0.17 | ● | ○ | ○ | ○ | ○ |
| MTS0200A | 200mA | 250V | 272 | 0.21 | ● | ○ | ○ | ○ | ○ |
| MTS0250A | 250mA | 250V | 251 | 0.41 | ● | ○ | ○ | ○ | ○ |
| MTS0315A | 315mA | 250V | 237 | 0.63 | ● | ○ | ○ | ○ | ○ |
| MTS0400A | 400mA | 250V | 211 | 1.22 | ● | ○ | ○ | ○ | ○ |
| MTS0500A | 500mA | 250V | 202 | 2.34 | ● | ● | ● | ● | ● |
| MTS0630A | 630mA | 250V | 191 | 2.88 | ● | ○ | ○ | ○ | ○ |
| MTS0800A | 800mA | 250V | 172 | 3.92 | ● | ○ | ○ | ○ | ○ |
| MTS1100A | 1A | 250V | 200 | 5.77 | ● | ● | ● | ● | ● |
| MTS1125A | 1.25A | 250V | 200 | 8.34 | ● | ○ | ○ | ○ | ○ |
| MTS1160A | 1.6A | 250V | 190 | 13.60 | ● | ● | ● | ● | ● |
| MTS1200A | 2A | 250V | 170 | 25.90 | ● | ● | ● | ● | ● |
| MTS1250A | 2.5A | 250V | 170 | 42 | ● | ● | ● | ● | ● |
| MTS1300A | 3A | 250V | 165 | 45 | ● | ○ | ○ | ○ | ○ |
| MTS1315A | 3.15A | 250V | 150 | 64 | ● | ● | ● | ● | ● |
| MTS1400A | 4A | 250V | 130 | 92 | ● | ○ | ○ | ○ | ○ |
| MTS1500A | 5A | 250V | 130 | 140 | ● | ● | ● | ● | ● |
| MTS1630A | 6.3A | 250V | 130 | 208 | ● | ● | ● | ● | ● |
| MTS1800A | 8A | 250V | 100 | 265 | ○ | ○ | ○ | ○ | ○ |
| MTS2100A | 10A | 250V | 100 | 295 | ○ | ○ | ○ | ○ | ○ |
溶解特徴
|
アンペア評価の% （） |
吹く時間 |
| 150%* | 60分の最低 |
| 210%* | 2最低の最高 |
| 275%* | 400 ms~10 s |
| 400%* | 150 ms~3 s |
| 1000%* | 20 ms~150氏 |
mmの次元
包装
ラベルで示されるa.Theの以下の項目:
部品番号、評価（電圧、現在の）、中断のタイプおよび安全印。
b. パッキング量
A:
バルク パッキング:
大きさ1000 PC多袋ごとに;
5つの多袋内部箱（L240±2 * W170±2 * 1箱あたりにH110±2）;
4箱の内部箱外のカートン（L240±2 * W170±2 *ごとにH110±2）
重量: 16.5kg/Carton
B:
録音されたパッキング:
内部箱（L328±2 * W197±2 * 1箱あたりの1000 PC H40±2）
外のカートン（L580±5 * W360±5 *ごとの10箱の内部箱H230±5）
重量:9.5kg/Carton
信頼できるテスト
| 材料 | 基盤/帽子:熱可塑性ブラウン ポリアミドPA 6.6、UL 94 V-0 円形ピン:スズメッキをされる銅 |
| 鉛の引きの強さ | 10 N （IEC 60068-2-21） |
| Solderability | 260ºCの≤ 3s。（波） 350ºCの≤ 1s。（はんだごて） |
| はんだ付けする熱 抵抗 |
260ºC、10s。（IEC 60068-2-20） 350ºC、3s。（はんだごて） |
| 実用温度 | -40ºCへの+85ºC （再評価を考慮して下さい） |
| 気候上の部門 | -40ºC/+85ºC/21幾日 IEC 60068-1、- 2-1、- 2-2、- 2-78） |
| 標準的な条件 | +10ºCへの+60ºC 、露なしで平均RHの≤ 75%毎年 30日95%の最大値 |
| 振動 抵抗 |
それぞれ15 min.の24の周期 （IEC 60068-2-6） 広さ0.75 mmのの10 - 60のHz 10G's加速の60 - 2000のHz |
