Name: 表面の台紙のパッケージの破片NTCのサーミスター0402医学Smartphoneのタブレットの自動車xEV Wearablesのための0603 0805 SMD
Brand: Aolittel Technology Co.,Ltd
SKU: SNC （0402 0603 0805）
Availability: InStock

特徴ギャラリー製品の説明見積依頼

特徴

仕様

名前: 破片NTCのサーミスター

Avaialableのサイズ: 0402 0603 0805

R25: 0.1~560KOhm

抵抗Tol。: ± 1%の± 3%の± 5%の± 10%

B25/50価値: 2500K-5000K

Bの間違い: ± 1%の± 2%の± 3%の± 5%

温度範囲: -40~+125℃

パッケージ: ローリングのテープ

ハイライト:

否定的な温度係数のサーミスター

ntcのサーミスターセンサー

基本情報

起源の場所: トンコワン、中国

モデル番号: SNC （0402 0603 0805）

お支払配送条件

パッケージの詳細: 巻き枠のテープ

受渡し時間: 2週間

支払条件: ウェスタン・ユニオン、T ・ T

供給の能力: 1ヶ月あたりの1000KKPCS

ギャラリー

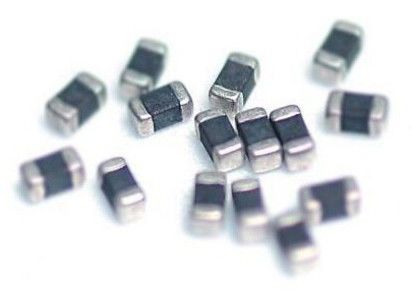

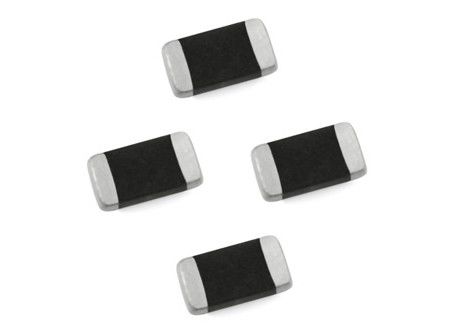

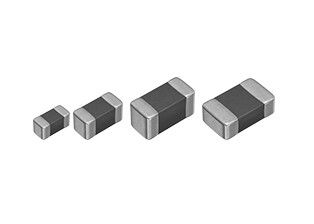

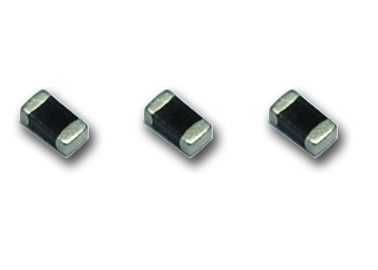

表面の台紙のパッケージの破片NTCのサーミスター0402医学Smartphoneのタブレットの自動車xEV Wearablesのための0603 0805 SMD

製品の説明

表面実装パッケージチップ NTC サーミスタ 0402 0603 0805 SMD スマートフォンタブレット自動車 xEV ウェアラブル医療用

説明

チップ NTC サーミスタは、温度測定と補償用に設計された熱に敏感な半導体抵抗器です。このポートフォリオは、スマートフォン、小型ケースサイズのタブレット、車載アプリケーション、LED モジュール、産業アプリケーションなど、高温高湿環境で優れた長期安定性を備えた NTC サーミスタをカバーしています。抵抗値と B 値の厳しい許容差により、高精度の温度検出機能が可能になります。

____________________________________________________________ ダウンロード_______

外観

表面の台紙のパッケージの破片NTCのサーミスター0402医学Smartphoneのタブレットの自動車xEV Wearablesのための0603 0805 SMD 1

工事

表面の台紙のパッケージの破片NTCのサーミスター0402医学Smartphoneのタブレットの自動車xEV Wearablesのための0603 0805 SMD 2

主な特長

溶接性、耐半田性に優れたAg-Ni-Sn三層構造の端子電極。

単層構造技術、分布容量が低い（3PF未満）、高周波分野で使用可能、カプセル化技術（10μm）を使用したガラス表面、良好な機械的強度、耐湿性、耐食性を備えています。動作温度範囲は- 40〜+125℃。

寸法: mm (インチ)

0402(1005)
0603(1608)
0805(2012)

仕様

0402シリーズ仕様
製品型式	25℃抵抗値(KΩ)	B値 ℃ 25/50(K)
SNC101B12700□0402E	0.1	2700
SNC221B12750□0402E	0.22	2750
SNC331B12800□0402E	0.33	2800
SNC471B13850□0402E	0.47	2850
SNC681B12900□0402E	0.68	2900
SNC102B13000□0402E	1	3000
SNC202B13000□0402E	2.2	3000
SNC222B13000□0402E	2.2	3000
SNC222B13850□0402E	2.2	3850
SNC332B13200□0402E	3.3	3200
SNC472B13200□0402E	4.7	3250
SNC682B13200□0402E	6.8	3350
SNC103B13370□0402E	10	3370
SNC103B13434□0402E	10	3435
SNC103B13900□0402E	10	3900
SNC153B13500□0402E	15	3500
SNC153B13900□0402E	15	3900
SNC223B13600□0402E	22	3600
SNC223B13900□0402E	22	3900
SNC333B13950□0402E	33	3950
SNC473B13900□0402E	47	3900
SNC473B13900□0402E	47	4050
SNC503B14050□0402E	50	4050
SNC683B13950□0402E	68	3950
SNC104B14100□0402E	100	4100
SNC104B14360□0402E	100	4360
SNC224B14200□0402E	220	4200
SNC334B14300□0402E	330	4300
SNC474B14500□0402E	470	4500
SNC564B14500□0402E	560	4500

0603シリーズ仕様
製品型式	25℃抵抗値(KΩ)	B値 ℃ 25/50(K)
SNC101B12700□0603E	0.1	2700
SNC221B12750□0603E	0.22	2750
SNC331B12800□0603E	0.33	2800
SNC471B12850□0603E	0.47	2850
SNC681B12900□0603E	0.68	2900
SNC102B13000□0603E	1	3000
SNC202B13000□0603E	2.2	3000
SNC222B13000□0603E	2.2	3000
SNC222B13850□0603E	2.2	3850
SNC332B13200□0603E	3.3	3200
SNC472B13200□0603E	4.7	3200
SNC502B13400□0603E	5	3400
SNC682B13400□0603E	6.8	3400
SNC103B13370□0603E	10	3370
SNC103B13435□0603E	10	3435
SNC103B13900□0603E	10	3900
SNC153B13500□0603E	15	3500
SNC153B13900□0603E	15	3900
SNC223B13600□0603E	22	3600
SNC223B13900□0603E	22	3900
SNC333B13950□0603E	33	3950
SNC473B13900□0603E	47	3900
SNC473B14050□0603E	47	4050
SNC503B14050□0603E	50	4050
SNC683B13950□0603E	68	3950
SNC104B14100□0603E	100	4100
SNC104B14350□0603E	100	4350
SNC224B14200□0603E	220	4200
SNC334B14300□0603E	330	4300
SNC474B14500□0603E	470	4500
SNC564B14500□0603E	560	4500

0805シリーズ仕様
製品型式	25℃抵抗値(KΩ)	B値 ℃ 25/50(K)
SNC101B12700□0805E	0.1	2700
SNC221B12750□0805E	0.22	2750
SNC331B12800□0805E	0.33	2800
SNC471B12850□0805E	0.47	2850
SNC681B12900□0805E	0.68	2900
SNC102B13000□0805E	1	3000
SNC202B13000□0805E	2.2	3000
SNC222B13000□0805E	2.2	3000
SNC332B13200□0805E	3.3	3200
SNC472B13400□0805E	4.7	3400
SNC682B13400□0805E	6.8	3400
SNC103B13434□0805E	10	3435
SNC103B13900□0805E	10	3900
SNC153B13500□0805E	15	3500
SNC153B13900□0805E	15	3900
SNC203B13900□0805E	20	3900
SNC223B13600□0805E	22	3600
SNC223B13900□0805E	22	3900
SNC333B13950□0805E	33	3950
SNC473B13900□0805E	47	3900
SNC473B14050□0805E	47	4050
SNC503B14050□0805E	50	4050
SNC683B13950□0805E	68	3950
SNC104B14100□0805E	100	4100
SNC104B14360□0805E	100	4360
SNC224B14200□0805E	220	4200
SNC334B14300□0805E	330	4300
SNC474B14500□0805E	470	4500
SNC564B14500□0805E	560	4500

応用

スマートフォン・タブレット
自動車（xEV）
カーインフォテインメント
ウェアラブル
医療機器

生産におけるプロセスの流れ

スラリーの調製
混合と粉砕
テープキャスティング
スタッキングと印刷
プレス・カット
脱バインダ・焼結
ガラスコーティング工程
ガラスコーティングの焼き付き
銀メタライゼーション
終端の焼き付き
Ni/Snの電気めっき
採寸とテーピング

信頼性試験

テスト項目	試験基準	試験方法	テストオブジェクト	パフォーマンス要件
先端の強度	IEC68-2-21	F:0402≧3N、0603≧8N、0805≧10N	SNC	目立ったダメージなし
曲げ強度	IEC68-2-21	高さ:1±0.1mm	SNC	目立ったダメージなし ∣△R25/R25∣≤3%
リードベンド	IEC68-2-21	F:0.07<s≤0.2mm2 td="">	SNE/SNG	目立ったダメージなし
ラリーをリードする	IEC68-2-21	F:0.3<d≦0.5mm 0.8mm="" 10n="" td=""><s≦0.2mm2 td="">	SNE/SNG	目立ったダメージなし
秋	IEC68-2-32	落下高さ:1±0.1m 落下回数:1 落下面:セメント	SNC/SNE/ SNS	目立ったダメージなし ∣△R25/R25∣≤1% ∣△B/B∣≤2%
溶接性	IEC68-2-20	はんだ付け温度:260±5℃ 浸漬時間：3±1秒	SNC/SNE/ SNG/SNS/PN	錫面積≧95%
はんだ付け耐熱性	IEC68-2-20	はんだ付け温度:280±10℃ 浸漬時間：10±1秒	SNC/SNE/ SNG/SNS	目立ったダメージなし︱△R25/R25∣≤3%
はんだ付け耐熱性	IEC68-2-20	はんだ付け温度:280±10℃ 浸漬時間：10±1秒	PN	目立ったダメージなし ∣△R25/R25∣≤10%
湿熱負荷	IEC68-2-2/IEC68-2-3/CNS5550	温度:40±2℃ 湿度:90～95%RH 時間:500±12時間動作電流	SNC/SNE/ SNG/SNS	目立ったダメージなし ∣△R25/R25∣≤5% ∣△B/B∣≤2%
熱衝撃	IEC68-2-14	温度：－40℃、＋125℃ サイクル:100、30分/サイクル	SNC/SNE/ SNG/SNS	目立ったダメージなし ∣△R25/R25∣≤5% ∣△B/B∣≤2%
熱衝撃	IEC68-2-14	温度：－40℃、＋125℃ サイクル:100、30分/サイクル	PN	目立ったダメージなし ∣△R25/R25∣≤20%
高温負荷	IEC68-2-2/ CNS5550	温度:125±2℃ 時間:1000±24時間動作電流	SNC/SNE	目に見えるダメージはありません ∣△R25/R25∣≤5% ∣△B/B∣≤2%
		温度:165±2℃ 時間:1000±24時間動作電流	SNG	目に見えるダメージはありません ∣△R25/R25∣≤5% ∣△B/B∣≤2%
		温度:85±2℃/105±2℃ 時間:1000±24時間動作電流	SNS	目に見えるダメージはありません ∣△R25/R25∣≤5% ∣△B/B∣≤2%
		温度:125±2℃ 時間:1000±24時間動作電流	PN	目に見えるダメージはありません ∣△R25/R25∣≤20%
低温保管	IEC68-2-1	温度：－40±2℃ 時間:1000±24時間	SNC/SNE/ SNG/SNS	目に見えるダメージはありません ∣△R25/R25∣≤2% ∣△B/B∣≤2%
低温保管	IEC68-2-1	温度：－40±2℃ 時間:1000±24時間	PN	目に見えるダメージはありません ∣△R25/R25∣≤20%
絶縁抵抗	MIL-STD-202F - メソッド 302	絶縁電圧:1000VDC 時間:1分	SNC/SNE/ SNG/SNS/PN	目に見えるダメージはありません絶縁抵抗: ≥500 MΩ
耐久性	UL1434	環境温度：25±2℃ 動作電流サイクル:6000	SNC/SNE/ SNG/SNS	目に見えるダメージはありません ∣△R25/R25∣≤5% ∣△B/B∣≤2%
耐久性	UL1434	環境温度：25±2℃ 定格電圧、定格電流定格静電容量: 240VAC コンデンサ値サイクル:6000	PN	目に見えるダメージはありません ∣△R25/R25∣≤20%

温度特性

表面の台紙のパッケージの破片NTCのサーミスター0402医学Smartphoneのタブレットの自動車xEV Wearablesのための0603 0805 SMD 17

例

表面の台紙のパッケージの破片NTCのサーミスター0402医学Smartphoneのタブレットの自動車xEV Wearablesのための0603 0805 SMD 18

NTCサーミスタを初めてご使用になるお客様へ

STEP1：ご希望の条件をご指定ください。

①基本的な回路構成
②基準電圧
③温度制御範囲と出力電圧範囲
④目標温度と目標出力電圧

STEP 2:主な特性値の表とグラフを作成します

①出力電圧（上限値と下限値）
②感度(mV/℃)
③温度の精度
④回路の電流

STEP 3:回路定数を変更してシミュレーションしてみます

①品番を決める
(1)B値とその許容差
(2)抵抗値R25とその許容差
②固定抵抗器周辺の抵抗値とその許容差をシミュレーションします。

最適な回路定数をご提案いたします。

まとめ

NTCサーミスタ（チップタイプ）は、周囲の温度変化に応じて抵抗値が変化する温度センサーで、電子機器の温度検出や温度補償に応用されています。
NTCサーミスタは各種サイズ（01005～0603）を取り揃えております。また、抵抗値やB値の範囲も広いです。
NTCサーミスタは、当初から許容差が狭く（±1％）高精度であり、高温多湿環境下でも抵抗値の変化が少なく、「初期状態＋実際の使用環境」においても高い精度を維持します。
・電子機器の高精度な温度制御に貢献します。
公式サイトからの設計シミュレーションやデータ提供でお客様をトータルサポートいたします。
