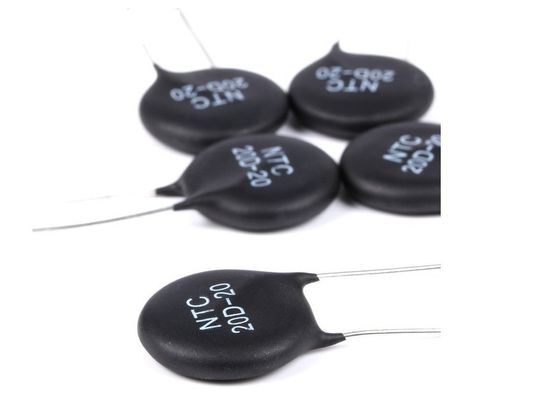

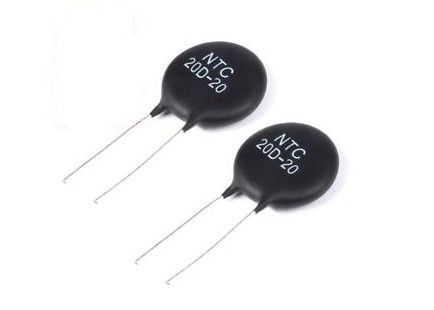

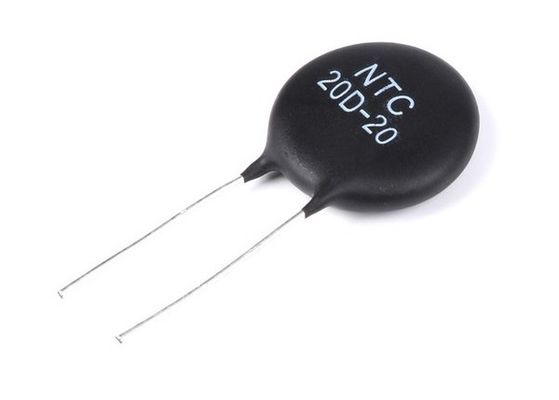

現在の制限サーミスターNTCの破片ディスク侵入の現在の振幅制限器ICL 20D-20 20mm電源のバラスト552のための5つのAmp 20R
短い導入
サージ電流を限るためのMF72シリーズNTCサーミスター装置は特に作り出された金属酸化物の陶磁器材料のそして塗られる高いサージ電流を限ることができる放射状の樹脂の形でなされます。電源のループの力NTCのサーミスターを加えることはサージ電流スイッチで抑制し、電子機器を保護する最も簡単で、最も便利で有効な手段です。
主要な変数および次元
| タイプ |
評価される 抵抗 |
（a） | D | L | F |
次元 （単位:mm） |
|
|
最高。 安定した 州の流れ |
Dmax | Lmin | F±1 | Tmax | d | ||
| 5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
| 8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
| 20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
| 3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 60D-9 | 60 | 0.8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
| 2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0.78 |
| 1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0.78 |
| 1.3D-15 | 1.3 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 1.5D-15 | 1.8 | 8 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 3D-15 | 3 | 7 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 5D-15 | 5 | 6 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 6D-15 | 6 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 7D-15 | 7 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 8D-15 | 8 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 10D-15 | 10 | 5 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 12D-15 | 12 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 15D-15 | 15 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 16D-15 | 16 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 20D-15 | 20 | 4 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 30D-15 | 30 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 33D-15 | 33 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 47D-15 | 47 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 50D-15 | 50 | 3 | 16.5 | 25 | 7.5 | 6 | 0.78 |
| 0.7D-20 | 0.7 | 12 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 1.3D-20 | 1.3 | 9 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 2.2D-20 | 2.2 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 2.5D-20 | 2.5 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 3D-20 | 3 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 5D-20 | 5 | 7 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 6D-20 | 6 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 8D-20 | 8 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 10D-20 | 10 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 12D-20 | 12 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
| 16D-20 | 16 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
NTCのサーミスターの塗布
1. 転換の電源、スイッチ電源、UPS力
2. 電源回路、装置の電子回路
3. 電気ストーブ
4. 電子バラスト
5. Oscillightの表示
6. 球根、電子省エネ ランプおよび他の照明ランプのフィラメントの保護
働き主義
電気機器を始動させなさい時、驚異的なサージ電流は容量を含んで、ヒーター、モーター電力回路によってシリーズで接続される力NTCのサーミスターによって時に効果的に抑制することができます起こります。この侵入の流れは急に持続しますが、ピーク電流は驚異的です。それは転換力、スイッチ力およびUPS力の動作電流の100回を超過できます。従ってサージのcurrentmeasuresを限ることは効果的に取りましたあるなります。流れがNTCのサーミスターで直接応用のとき、NTCの抵抗はNTCのサーミスターの暖房と迅速に減るかもしれません。回路のシリーズにあるとき力のタイプNTCのサーミスターに指定ゼロpowerresistanceが、それサージ電流スイッチの効果的に抑制できますあります。それがサージ電流制限機能を完了した後、非常に小さい価値が現在の業務に絶えず、抵抗のcandecreaseは、パワー消費量影響を及ぼしません正常運営の流れに無視することができます原因で。従って、電源のループの力NTCのサーミスターを加えることは破壊から電気機器を保護するサージ電流を抑制するmostbriefの手段最も効果的にであり。
1単位がすべての現在の利用できるのほぼ行ないがちであるので、NTCのサーミスター回路で並行して使用することができません気づかれて下さい。
主要な変数:
ゼロ力の抵抗の価値R25 （Ω）
最高の安定した流れI （A）
最高の流れ（Ω）のおおよその抵抗
熱時定数
誘電正接（MWの℃）
実用温度範囲-55~+200の℃
利点
MF72シリーズ サーミスターはあらゆるの電源のループで侵入の流れを限るために種類の色TV/モニターのCRTの電源、バラスト/CFL等および暖房のループ、ヒーター、フィラメント等使用されます。
MF72シリーズ サーミスターは放射状の鉛の樹脂のコーティングのタイプ プロダクト、それ持っています小さい大きさ、高い発電の特徴を、侵入の現在、速い応答、長い生命、高い信頼性、等の強い制限です。
温度は間、サーミスターの物質的な一貫したの減ります（B）増加して、残の抵抗は減少しています。より高ければ熱容量が、より強いです侵入の流れを限る機能は。それは熱時定数（t）および熱消滅の定数（d）のプロダクトへの直接割合です。
MF72シリーズ サーミスターに電源の切換えの電源、UPSの電源、CFL、バラスト、回路部品、等で主に使用されるそう広いアプリケーション領域があります。
