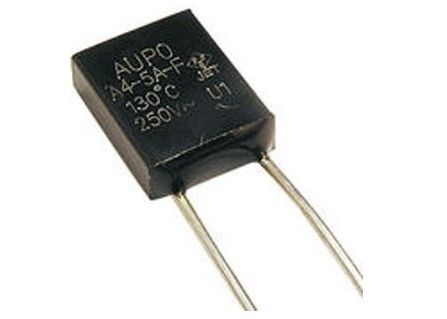

単発低抵抗 コンパクトサイズ AUPO 熱切断シューズリンク Tf 130°C 250V 5A A4-5A-F 世界的に認証された温度
特徴
• 世界的に認定された温度と電荷
• 一発 の 操作 で 電源 が 切れる
・電流中断容量は最大25アンプ @ 250VAC
• 抵抗 が 低い
• 細かい サイズ
• RoHS対応,UL,CUL,CCC,KTL,PSE,VDE
操作原理
熱ファイジのアクティブ・トリガーメカニズムは 専用製製の電気を誘導しないペレットで 通常の温度下では固体ペレットは,スプリングを装着した接触を閉じているプレデタリメッド温度に達すると,ペレットが溶け,圧縮スプリングがリラックスできるようにします. トリップスプリングは,コンタクトをリードから離してスライドし,回路が開きます.
熱電源が回路を開けた後,電源を交換する必要があります.この交換手順には,製品を再稼働する前に欠陥状態の修正が含まれなければなりません.
尺寸 (mm)
電気の評価
| モデルNO | 適正な温度で | 溶融の温度 | 保持温度 | 最大温度制限 | 定数電流 | 定数電圧 |
| P/N | (Tf) | (th) | (Tm) | (IR) | (ウール) | |
| A0-5A-F | 84°C | 82±2°C | 65°C | 203°C | 5A | 250V |

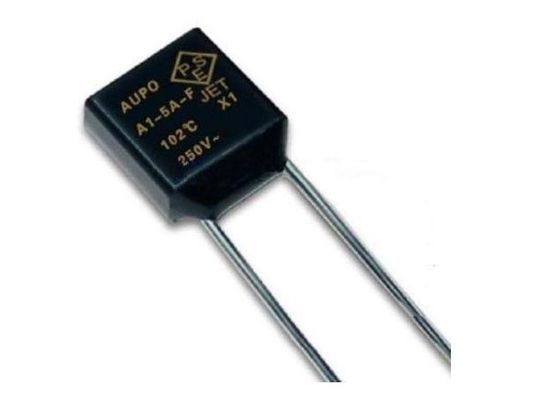

| A1-5A-F | 102°C | 98±2°C | 80°C | 203°C | 5A | 250V |

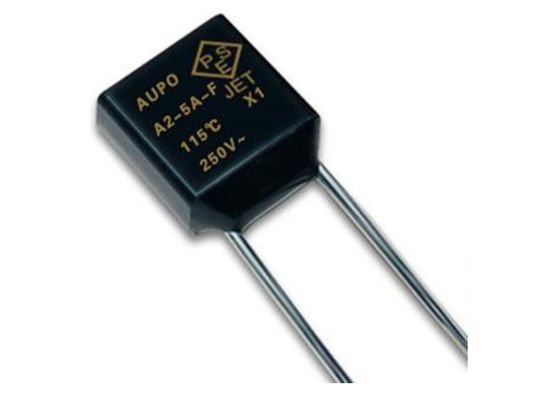

| A2-5A-F | 115°C | 112±3°C | 95°C | 203°C | 5A | 250V |
| A3-5A-F | 125°C | 120±3°C | 105°C | 203°C | 5A | 250V |
| A4-5A-F | 130°C | 126±2°C | 107°C | 203°C | 5A | 250V |
| A5-5A-F | 135°C | 131±3°C | 115°C | 203°C | 5A | 250V |
| A7-5A-F | 138°C | 135±2°C | 115°C | 203°C | 5A | 250V |
| A12-5A-F | 145°C | 140±2°C | 126°C | 203°C | 5A | 250V |

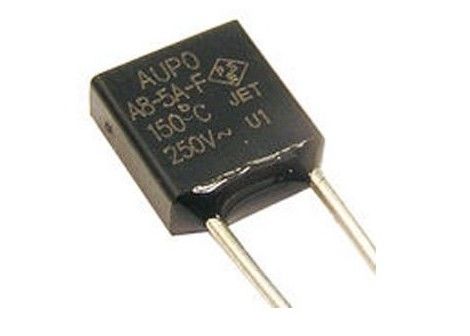

| A8-5A-F | 150°C | 145±3°C | 128°C | 203°C | 5A | 250V |
| A16-5A-F | 160°C | 155±2°C | 135°C | 203°C | 5A | 250V |
適用する
• 携帯 器具
• 主要な 器具
• エコシステム
● 電力 供給 器
• 温水器
• その他
利益
• 超温保護のための業界標準
• 幅広い温度範囲で利用可能で,アプリケーションの設計に柔軟性があります.
• 装着式やパッケージ式で入手可能
重要 な 通知
使用者は,必要な信頼性のレベルを含む,熱ファイューズの適用に適性を決定しなければならない.そして,最終使用製品の機能については単独で責任を負う.これらの保温装置は,暴露した電気部品を含んでおり,水や隔熱部品を損なう環境汚染物質への暴露に耐えるように設計されていません.この暴露は 隔熱を招く可能性があります
地元電気暖房を伴う故障
熱ファイューズは,過剰な機械的,電気的,熱的,環境的条件にさらされたり,正常な使用寿命の終了時に,永久に閉ざされたり,開いたままであることができる.操作を制御しない場合,人身傷害や財産の損害を引き起こす可能性があります.ユーザは,望ましい信頼性と安全性を達成するために,追加のシステム制御機能を組み込む必要があります.この理由から,いくつかのアプリケーションにバックアップ温度制限装置が組み込まれています..
