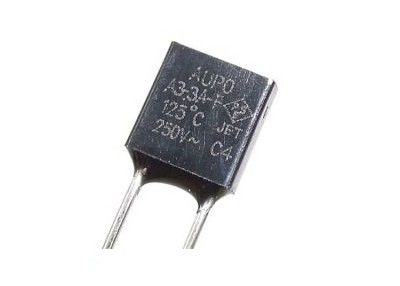

温度の保護Aupoの家庭電化製品のための熱ヒューズの締切りTF 125℃ 250V 3A A3-3A-Fのプラスチック ケース熱リンク
記述
次の製品仕様書はAシリーズのヒューズに適用します。Aシリーズは過熱保護のための熱締切りのヒューズから成っています。Aシリーズ熱ヒューズは変圧器、アダプター、二次電池、家庭用電化製品、ガスの給湯装置、照明および他の暖房設備のようなさまざまな適用で広く利用されています。
A-3A-Fの熱締切りのヒューズは単一棒および普通閉鎖した装置を非再調節して、高温適用に過熱することに対して電流の中断によって正確な、信頼できる保護を提供します。金属のボディおよび強力なリードによってこれらのヒューズは3アンペアのような丈夫な造られた評判の流れを提供します。
特徴
•エポキシのシーリング材料
•、6.2mm×6.3mmx2.5mm小型
•第一次および二次適用の有害な温度過昇に対する保護。
•無鉛、迎合的なRoHS
•IEC 60691に従って設計されている
次元（mm）
命令情報
| 模倣しないで下さい | 評価される作用の臨時雇用者。 | 溶解の温度 | 保有物温度 | 最高の臨時雇用者.limit | 評価される流れ | 評価される電圧 |
| PN | （Tf） | （Th） | （Tm） | （Ir） | （Ur） | |
| A0-3A-F | 84℃ | 82±2℃ | 65℃ | 203℃ | 3A | 250V |
| A1-3A-F | 102℃ | 98±2℃ | 80℃ | 203℃ | 3A | 250V |
| A2-3A-F | 115℃ | 112±3℃ | 95℃ | 203℃ | 3A | 250V |
| A3-3A-F | 125℃ | 120±3℃ | 105℃ | 203℃ | 3A | 250V |
| A4-3A-F | 130℃ | 126±2℃ | 107℃ | 203℃ | 3A | 250V |

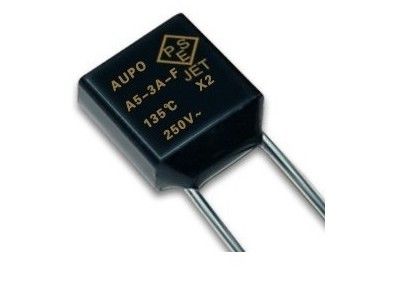

| A5-3A-F | 135℃ | 131±3℃ | 115℃ | 203℃ | 3A | 250V |
| A7-3A-F | 138℃ | 135±2℃ | 115℃ | 203℃ | 3A | 250V |
| A12-3A-F | 145℃ | 140±2℃ | 126℃ | 203℃ | 3A | 250V |
| A8-3A-F | 150℃ | 145±3℃ | 128℃ | 203℃ | 3A | 250V |
| A16-3A-F | 160℃ | 155±2℃ | 135℃ | 203℃ | 3A | 250V |
| 評価 | 表示器 | 記述 |
| 評価される作用の温度 | Tf | 熱締切りのヒューズが伝導性の状態を変え、検出の流れが付いている回路を開ける温度 <10ma as="" the="" only="" load=""> |
| 温度を保持して下さい | Th | 熱締切りが伝導性の変更を回路を開けるためにもたらさないで行なっている間168時間評価される流れを維持することができる最高温度。 |
| 最高温度の限界 | Tm | 評価される電圧、ヒューズが伝導性の変更なしで最も高い温度の評価で10分の間抗できる温度 |
| 評価される流れ | Ir | 熱締切りのヒューズが電気特徴を運び、影響を与えられる最高の流れ。 |
| 評価される電圧 | Ur | 熱締切りのヒューズが電気特徴を運び、影響を与えられる最高の電圧。 |
テスト条件
1絶縁抵抗
A.ワイヤー間の絶縁抵抗のテストの熱ヒューズ ボディのための鉛および貝およびプラスチック貝は、2つのm Ωの位置のための最初の抵抗の限界のポインターの調節べきそしてホイルのパッケージの熱ヒューズ ボディ貝を使用しましたり、そしてワイヤーと金属ホイル間の絶縁抵抗を測定します。絶縁抵抗の価値を示すことは2つのm Ωより大きいです時;NG信号は作り出しませんでしたり、サンプルが修飾されることを見つけませんでした。
0.2 M Ωの最初の位置への抵抗の限界のポインターの調節間の絶縁抵抗のテストの2つのヒューズを、溶かす熱の2鉛間のB.は（切ることの後で）それから2つの鉛間の絶縁抵抗を溶かす熱を測定します。絶縁抵抗の価値を示すことは0.2 M Ωより大きいです時;NG信号は作り出しませんでしたり、サンプルが修飾されることを見つけませんでした。ワイヤー間の絶縁抵抗のテストの熱ヒューズ ボディのための鉛および貝およびプラスチック貝は、2つのm Ωの位置のための最初の抵抗の限界のポインターの調節べきそしてホイルのパッケージの熱ヒューズ ボディ貝を使用しましたり、そしてワイヤーと金属ホイル間の絶縁抵抗を測定します。絶縁抵抗の価値を示すことは2つのm Ωより大きいです時;NG信号は作り出しませんでしたり、サンプルが修飾されることを見つけませんでした。
2絶縁耐力
排出または故障現象を見なければA.はワイヤー間の熱ヒューズ ボディの貝およびプラスチック貝と強度テスト、金属ホイルが付いているヒューズ ボディ貝を身に着けるために溶け次に1500ボルト（AC）のワイヤーと金属ホイル テスト電圧の間に、分は修飾されるのために、あります。2つの鉛間の500ボルト（AC）のテスト電圧、分、あなた見なければ排出を適用する修飾されるのために強度テストの2つのヒューズ間の熱ヒューズ ボディ戦いの2鉛間のB.は（切ることの後で）または故障現象はあります。
