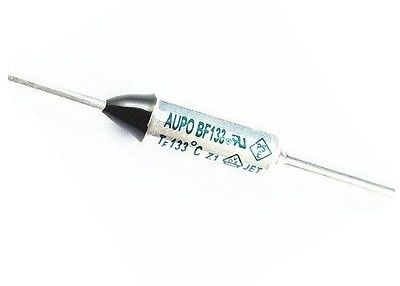

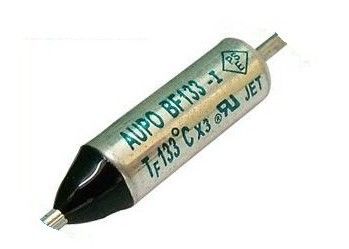

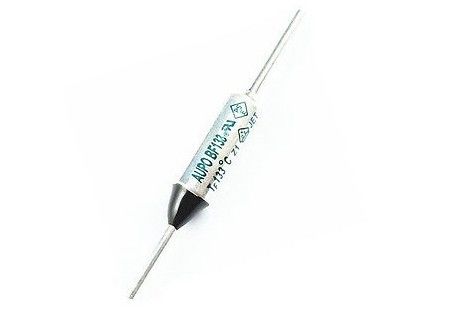

UL CUL PSE Aupo 熱切断シューズ TF 133C 250V 10A 15A 16A 16Amp BF133-I 温度シューズ・リンク
一般的な
AUPO熱切断器は,再設定できない熱保護器具である.家電や産業用機器で熱保護に使用される.温度制限の環境温度が異常温度に上昇すると温度を試し,回路を開きます. 完全に密封された構造が安定性と信頼性を保証し,環境湿度などに影響を受けません.主な特徴は:環境温度に非常に敏感で,正確な安定した動作温度,コンパクトでエポキシ密封構造,信頼性があり,様々な国際安全基準で承認されています.
外見と寸法 (mm)
構造指令
1) 鉛線
2) エポキシ
3) 星との接触
4) ディスク
5) 熱ペレット
6) セラミックブーシング
7) スプリングA
8) スプリングB
9) メタルケース
BF-I シリーズの仕様
| P/N | 格付け | 合併 | 経営 | 最大 | 格付け | 格付け |
| (Tf) | (th) | (Tm) | (IR) | (ウール) | ||
| BF73-I | 73°C | 70±2°C | 58°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF77-I | 77°C | 74±2°C | 62°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF84-I | 84°C | 82±2°C | 69°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF94-I | 94°C | 90±2°C | 79°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF99-I | 99°C | 95±2°C | 84°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF104-I | 104°C | 101+2/-3°C | 90°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF113-I | 113°C | 110±2°C | 98°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF117-I | 117°C | 114±2°C | 102°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF121-I | 121°C | 118±2°C | 106°C | 175°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF133-I | 133°C | 131+2/-3°C | 119°C | 215°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF142-I | 142°C | 138+2/-3°C | 127°C | 215°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF157-I | 157°C | 154+2/-3°C | 142°C | 250°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF172-I | 172°C | 169+2/-3°C | 157°C | 260°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF184-I | 184°C | 181±2°C | 169°C | 260°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF192-I | 192°C | 189±2°C | 177°C | 390°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF216-I | 216°C | 212±2°C | 191°C | 380°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF229-I | 229°C | 226±2°C | 201°C | 390°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF240-I | 240°C | 236±2°C | 201°C | 450°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V | |||||
| BF257-I | 257°C | 254±2°C | 200°C | 450°C | 10A | 250V |
| 15A | 125V | |||||
| 16A | 125V |
| 指定動作温度. (Tf): | 熱切断器が電導性を開いた回路検出電流に変化させる温度.IEC60691の許容度は+0~-10°Cである.(日本の電気機器と材料法について)容量範囲内で動作する必要があります. |
| 溶解停止温度: | 消火温度は,シリコンオイルで測定した値を示し,温度が分間に0.5-1°C上昇し,検出電流は100mA以下である. |
| 保持温度 ((Th): | 熱切断装置が168時間間,電流を導いている間,開き回路への電流性の状態が変化しない最大温度.この資格は,IEC60691に基づく安全基準によって要求される.. |
| 最大温度制限 (Tm): | 熱切断器が再閉することなく10分間維持できる最大温度.この基準は,IEC60691に基づく安全基準で要求される. |
| 定数電流 (Ir): | 熱切断器が持ちうる最大電流. |
| 定数電圧 (※Ur): | 熱切断が適用できる最大許容電圧. |
警告:
1設置中に外殻が変形したり 粉砕されるわけにはいかない!
2接触温度のみ適用されます!
(タートワイヤ,ワイヤ,シリコンゴムのマウントまたは固定された704で利用可能)
3水は仕事には不向きだ
プラスチック殻の作業時に水に浸した保温密封剤ではない.
4装置は充電された表面に近い場所に設置する必要があります.
熱を避けるために,正確ではありません.
パッケージ
小さなパッケージには100個が含まれます.大きなパッケージには10個が含まれます.大きなパッケージには1000個もの熱切断器 (10×100個) が含まれます.
