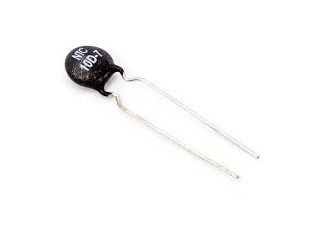

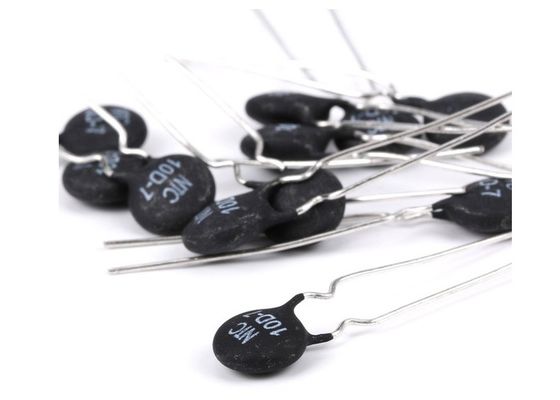

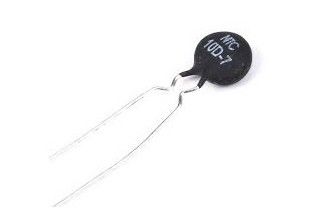

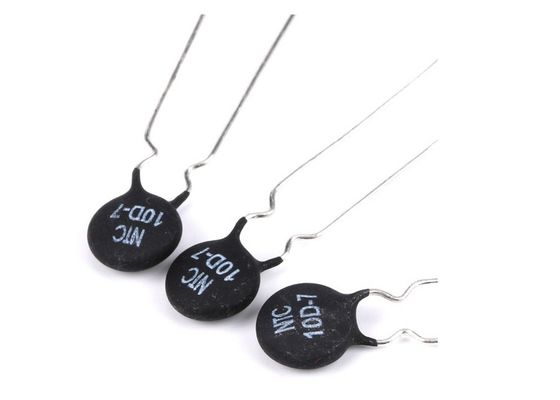

MF72力NTCのサーミスターの抵抗器ディスクNTC 10D-7 10D7熱抵抗器のPosistorの抑制を限るサージ電流
記述
このプロダクトは効果的に発生するサージ電流を抑制します力の調整装置を転換するとき
つけられます。
NTCのサーミスターは動力源回路にシリーズで電子回路が始動する瞬間にサージ電流を避けるために接続されなければなりません。装置は効果的にサージ電流を抑制流れの連続的な効果によってために正常な仕事の流れに影響を与えないため抵抗およびパワー消費量は非常に後減らすことができます。従ってサージ電流を抑制し、損傷から電子デバイスを保護すること力NTCのサーミスターは便利で、最も有効な器械です。
特徴
1. 鉛は内部の関係のための陶磁器の要素、終了、はんだおよびコーティングの樹脂で含まれていません。
2。100W 3.優秀な熱特徴の樹脂のコーティングによる優秀な回復特徴よりより少しの電源のために最も適した
4.信頼性が高い
適用
1. 切換えの電源
2. CRTのモニター
3.カラー テレビ
4.ビデオデッキの電源
5。他の電力回路
主要な変数および次元
| P/N |
評価される 抵抗 |
（a） | D | L | F |
次元 （単位:mm） |
|
|
最高。安定した 州の流れ |
Dmax | Lmin | F±1 | Tmax | d | ||
| 5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 10D-5 | 10 | 0.7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 20D-5 | 20 | 0.5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
| 5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0.55 |
| 8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0.55 |
| 16D-7 | 16 | 0.7 | 8.5 | 25 | 5 | 5 | 0.55 |
| 20D-7 | 20 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 22D-7 | 22 | 0.6 | 8.5 | 25 | 5 | 5 | 0.55 |
| 33D-7 | 33 | 0.5 | 8.5 | 25 | 5 | 5 | 0.55 |
適用回路
正当な流れの決定
終了の強さ
鉛はIEC 60068-2-21の条件を満たします。
| テスト | テスト条件 | 注目 |
| 引張強さ | テストUa1:力が付いているボディを留めて下さい 10のための各鉛10 [N]に適用される[s] |
目に見える損傷無し |
| 曲がる強さ | テストUb: 2つの90°くねりが付いているボディを留めて下さい 10の力の反対の方向[N] |
目に見える損傷無し （に沿うコーティングの皮をむいて下さい 受け入れられる導いて下さい） |
機械条件
| 項目 | 条件 | 方法をテストして下さい |
| 1.Solder能力 | ターミナルは均一に、area≥95%錫メッキされ | theNTCターミナルをずっと245±5℃のはんだ付けする浴室の15mmの深さと3±0.5sのためのNTCボディからの6mmの場所に浸します（IEC68-2-20 /GB2423.28 Taを見て下さい） |
| はんだ付けする熱への2.Resistance |
目に見える機械損傷。 ΔR/RN ≤20% （ΔRの=∣RN-RN'∣） |
NTCターミナルを25±2℃の下で3±0.5s.After recovering4-5hのためのNTCボディから260±5℃のはんだ付けする浴室の15mmの深さと6mmのための場所に次浸します。評価されるゼロ力の抵抗の価値RNは測定されます。 （IEC68-2-20 /GB2423.28 Tbを見て下さい） |
| 鉛ターミナルの3.Strength |
発生しないで下さい ΔR/RN ≤20% （ΔRの=∣RN-RN'∣） |
次にボディを留め、10Nまでの各鉛に力を次第に加え、そして10secのために保ち、ボディを握り、そして90°slowlyまでの各鉛に5Nで鉛の軸線の方に力を加え、そして次に10secのために保ち、そして他のターミナルのための反対の方向繰り返しのこれをして下さい。25±2℃の下の4~5hを回復した後、評価されるゼロ力の抵抗の価値RNは測定されます。 （IEC68-2-21/GB2423.29 Ua/Ubを見て下さい） |
信頼度試験
| 項目 | 条件 | 方法をテストして下さい |
| 1.Temp.循環のテスト |
目に見える機械損傷。 ΔRN/RN ≤20% （ΔRの=∣RN-RN'∣） |
Ta:- 40±3℃/30min→25±2℃/5min→ Tb:160±3℃/30min→25±2℃/5min周期:5times 25±2℃の下の4~5 hを回復した後、評価されるゼロ力の抵抗の価値RNは測定されます。 |
| 2.Electrical循環のテスト |
包囲された臨時雇用者。範囲:25℃±2℃. 周期:オン/オフ2,000times:5つのs/55 s テスト流れ:7A 25±2℃の下の4~5hを回復した後、評価されるゼロ力の抵抗の価値RNは測定されます。 |
|
| 3.LoadLife （持久力）テスト |
包囲された臨時雇用者。範囲:25℃±2℃;7A/1,000±24h 25±2℃の下の4~5 hを回復した後、評価されるゼロ力の抵抗の価値RNは測定されます。 |
|
| 4. 湿気のテスト |
目に見える機械損傷。 ΔRN/RN ≤20% （ΔRの=∣RN-RN'∣） |
包囲された臨時雇用者。範囲:40℃±2℃ R.H.:93±3%、時間活気づけられる:1000±24 h 25±2℃の下の4~5 hを回復した後、評価されるゼロ力の抵抗の価値RNは測定されます。 |
