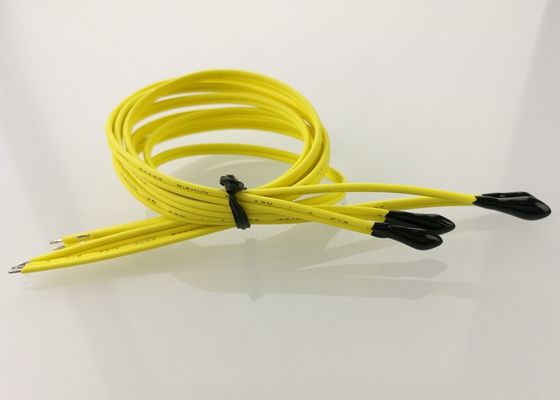

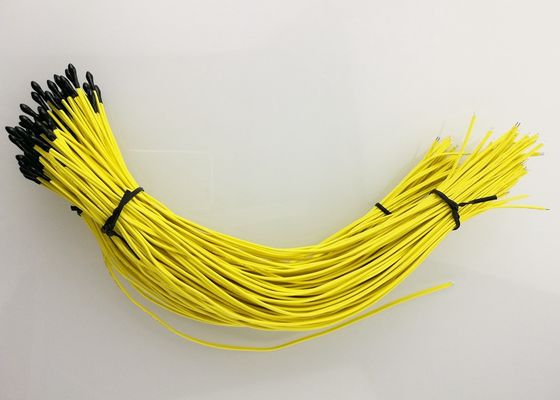

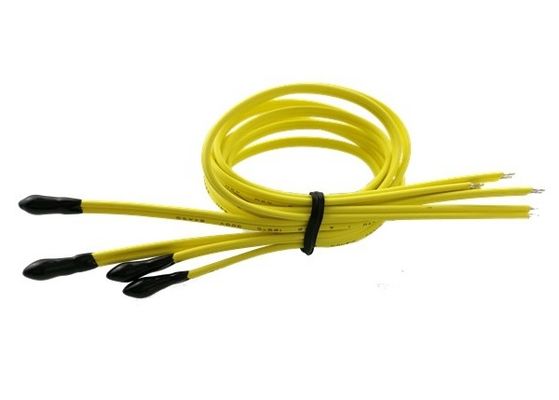

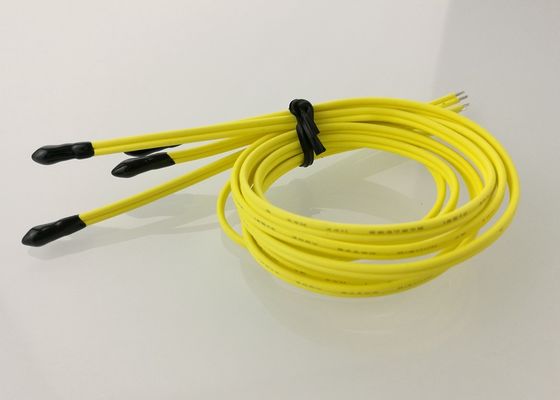

AEC-Q200 熱伝導性エポキシ密封珠 NTC サーミストール 30KOhm 3950 UL4411 24AWG 2C 125C 300Vケーブル付き
概要
BetaCURVEチップ NTC 熱電極は24 AWG 固形銀塗銅鉛に溶接し,隔熱.デバイスはステイキャストエポキシ樹脂でカプセル化されています.
ほら ほら
ダウンロード________ について
応用
温度センサー,制御,補償
例えば,自動車用途の入気気温感知熱計 (ECT),産業および商業用途のセンサー要素,暖房システムおよび産業システム.
特徴
先進的なNTC技術
温度範囲: -20 °Cから +125 °C
熱ショックに強い耐性
細体直径 最大4.5mm
AEC-Q200
迅速な応答時間
熱伝導性エポキシコーティング
高い感度
サイズ (mm)
材料
| はい | 材料の名前 | 商品/PN |
| 2 - 1 やってくれ | エレメント | R25=30KΩ±10% B25/50=3950±1% |
| 2 - 2 した | コーティング | エポキシ樹脂 (黒) |
| 2 - 3 わかった | 鉛線 |
UL4411# 24AWG×2C 7*0.20mm 125°C 300V (黄色) 直径:1.4±0.05 * 2.9±0.1mm SAEJ-1128に対応する |
| はい | ポイント | サイン | 試験条件 | ミン | 正常値 | マックス | ユニット |
| 4 - 1 だった | 耐性 25°C | R25 |
Ta=25±0.05°C PT¥0.1mw |
27.0 | 30.0 | 33.0 | kΩ |
| 4 - 2 だった | B 値 | B25/50 | 3910.5 | 3950 | 3989.5 | k | |
| 4 - 3 わかった | 消耗因子 | σ |
Ta=25±0.5°C 静かな空間で |
¥2 | mw/°C | ||
| 4 - 4 わかった | 時間定数 | τ |
Ta=25±0.5°C 静かな空間で |
¥7 | 秒数 | ||
| 4 - 5 わかった | 動作温度範囲 | / | / | -20歳 | / | +125 | °C |
| 4 から 6 | 断熱抵抗 | / | 100V DC | 100 | / | / | MΩ |
| 4 - 7 だった | 電圧試験に耐える | / | 200V AC | 5 | / | / | セカンド |
信頼性
| はい | ポイント | 技術要求事項 | 試験条件と方法 |
| 5 - 1 だった | 高温テスト |
DR/R25£±3%
DB/B£±3%
抵抗電圧で変化がない インスルーション性能 損傷のない外見 |
100±5°C,500±24hの電源でDC0.2mA |
| 5 - 2 だった | 低温 | -20±5°C,500±24hで電源,DC0.2mA | |
| 5 - 3 わかった | 湿度テストに耐える | 55±2°C,90%~95%RH の環境で500±24時間保存する | |
| 5 - 4 | 温度サイクル試験 | 20°C×30分→室温×10分→100°Cの水で×30分→室温×10分 10サイクル | |
| 5 - 5 | 負荷電化試験 | DC1mAで 500時間室温で湿気 | |
| 5〜6 | 落下試験 | 1m,10サイクルからコンクリートの床に自由転落. | |
| 5〜7 | 振動試験 | 周波数範囲:1055HZ 全幅1.52mm 1サイクル1分,方向と時間 X,Y,Z軸2時間 | |
| 5 から 8 | 曲がりテスト | ワイヤとエポキシ樹脂を180°に曲がる.前後10回 | |
| 5から9 | 張力試験 | 2kgの力をかけると 1分続く |
