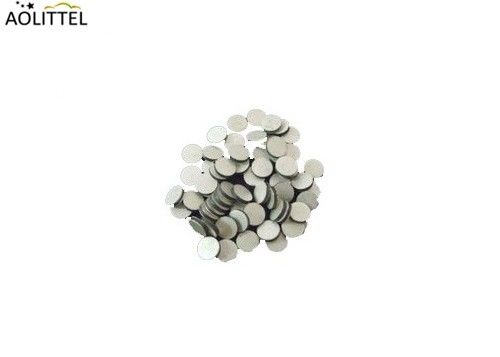

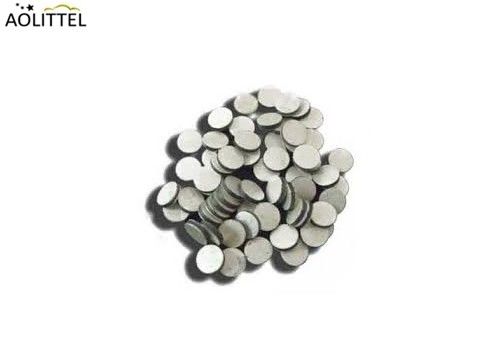

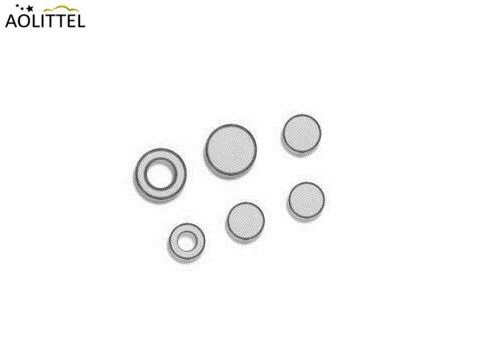

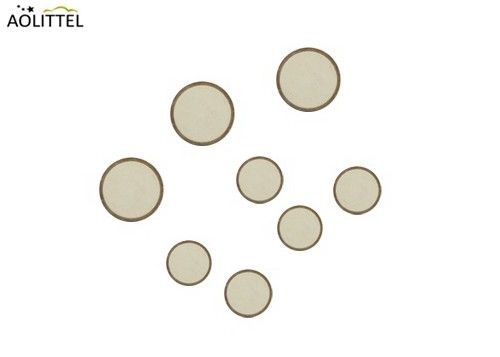

4.8mm 直径 無鉛赤ディスク NTC サーミストール 520 オーム 10% 2850K 自動車温度センサー用
一般的な
Aolittelの無鉛ディスクサーミストールは,材料の特性と顧客の要求に基づいて調整可能な幅広い抵抗値で優れた熱と電気安定性を提供します.これらのパーツは,様々な汎用および自動車 (AEC-Q200) 用途に最適です.カスタムディスクサイズと複数の温度安定性オプションで利用できます.
このタイプの製品は,自動車および消費者向けアプリケーションに広く使用されています.それらは,液体の温度 (水,油,水) を検知するためのカスタムプローブに組み立てられています. ...),ガスまたは他の部品の表面.金属化は,サーミストールの表面を完全に覆います.特に平らで滑らかな表面は,圧力下での優れた電気と熱接触を保証します..
オーケストラ オーケストラ
ダウンロード________ について
サイズ
| 部分番号 | D (mm) | T (mm) |
| MF12-521K | 4.6-50 | 1.1-13 |
主要な電気特性
| 25°Cで電力の抵抗がゼロ | 520±10% Ω |
| ベータ値 | 2850±3% 0K |
| 消耗因数 (δ) | ≥4.5mw/°C |
| 熱時間定数 t | ≤20S |
| 動作温度範囲 | -40°C+125°C |
| ポイント | 試験要件と方法 | 性能要件 |
| 25°Cで電力の抵抗がゼロ | 環境温度範囲:25°C±2°CA について) DC電圧で適用するが,サーミストールの熱を発生させない.その後試験する. | 520±10%Ω |
| ベータ値 |
25°Cと50°Cの試験抵抗,次にB値を以下のように計算する. B=ln(R25/R50)/(1/298.15-1/323.15) R25= 25.0±0.2°Cでの抵抗 R50= 50.0±0.2°Cでの抵抗 |
2850±3%0K |
| 熱分散定数 | 室温では,1°Cの上昇ごとに消費される電力mW/°C | ≥4.5mw/°C |
|
熱時間定数
|
初期温度低下から温度値の63.2% (85°C →47.1°C) までかかる時間 | ≤20S |
| ポイント | 試験条件と方法 | 性能要件 |
| 溶接能力 |
溶けたスチール浴の温度:255±5°C 時間:2.0±0.5秒 潜水深さ:体から6mm離れたところ |
自由流量と鉛溶接液の湿化により溶接性が良好 |
| 溶接熱に対する耐性 |
潜水深さ: 体から6mm 温度:350±5°C 時間:3.5±0.5秒 |
△R/R≤±10% |
| 安定状態 湿気で暑い | 温度40±2°C,湿度90~95% R.H. 42日間環境に置く,取り出し,室温1~2時間置く その後テストを行う |
機械的な損傷が目に見えない △R/R ≤±20% |
||||||||
|
サイクリングテスト
|
5 サイクル 下記のように要求され,それから取り出して,室温に1時間~2時間放置し,テストを行います
|
機械的な損傷が目に見えない △R/R ≤±20% |
||||||||
| 耐久性の消耗がゼロである場合,天井温度 (+ 125 °C) |
時間: 10時 外見の検査 ゼロ電源抵抗 |
機械的な損傷が目に見えない △R/R ≤±20% |
特徴 と 利点
適用する
自動車
消費者
産業用
パッケージ
梱包量
| 部分番号 | 中包装量 (PC/バッグ) | 箱詰め量 (PC/箱) |
| MF12-521K | 500 | 5000 |
輸送 の 条件
負の温度係数を持つ熱電阻箱は,あらゆる方法で輸送を可能にしますが,雨や雪,直接的または間接的,機械的な損傷を避けます.
貯蔵状態
(1) 負の温度係数を持つ熱電極は,温度10~+40°C,相対湿度は環境の80%を超えない状態に保存されます.
(2) 酸,アルカリ,腐食性ガスや放射線源を含まないこと,電極の酸化を防止し,溶接性を影響すること.
(3) 製品の保管は密封されたパッケージでなければなりません.
保存期間
上記条件では1年間保存できます.
熱電池 の 設計
抵抗の選択 定義された点の周りの温度を測定する場合は,単一の名値抵抗を選択できます (例えば,20 から 24 ページ に 提示 さ れ て いる ND 製品 の 標準 値 の 中 に選択された範囲の温度を測定する必要がある場合 T1 ̇T2, T2 ̇T3, ... 対応する抵抗 R1, R2, R3 既存のNTC材料のR (T) 特性 (例えば,R (T) が29~33ページに表示されている標準材料の間で) に位置できるようなものでなければならない.抵抗は,材料の抵抗力と熱istorの寸法にも適合しなければならない..
許容量の選択
R/R = (%/°C) T (°C) 例えば,NTC NR55--3049-99,ページ31に示された材料 (R (T) 特性) を使用するR110°C /R110°C = 1°C* 2.91%/°C = 2.91% R120°C /R120°C = 1°C* 2.76%/°C = 276% *あなたの特別なニーズのために相談してください.
