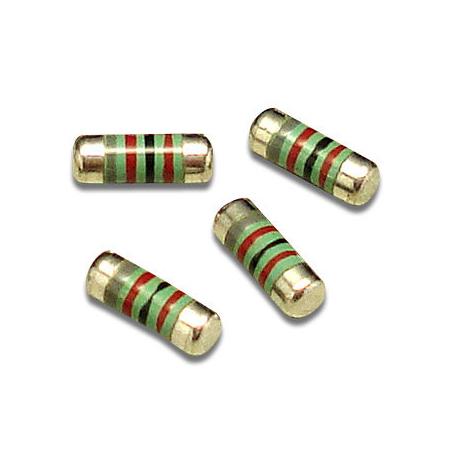

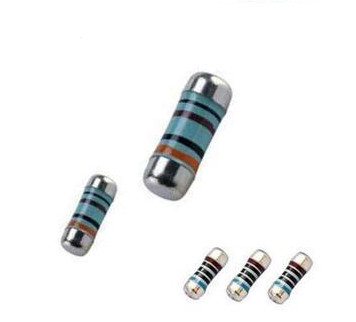

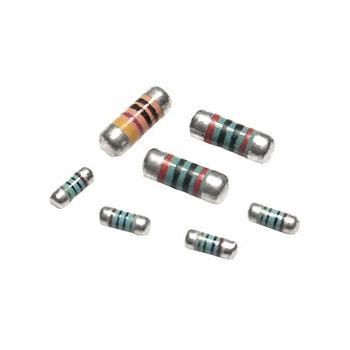

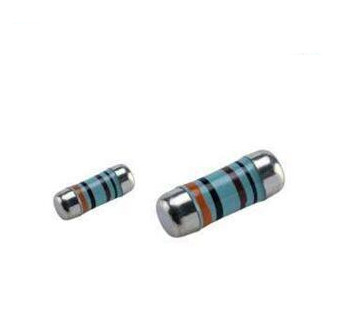

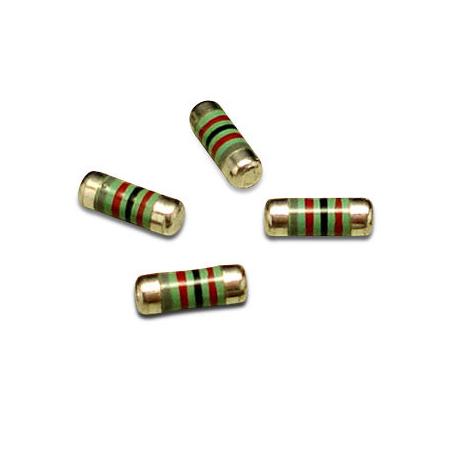

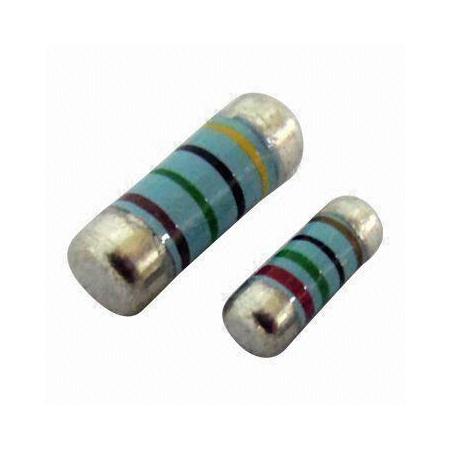

MELF ファイジブル ワイアローンドフィルム固定抵抗器
MELFの適用範囲 ファイジブルワイアローンドフィルム固定抵抗
この規格は,電気光源,切り替える電源,充電器,通信機器,医療電子機器,試験・測定機器,自動車に適用される.
電子機器,工業製品,家電などの電子機器のプラグインレジスタの交換
MELFの特徴 固定抵抗
1) 燃焼性のない/エポキシ樹脂のコーティングを燃焼性のない,隔熱性のある安全特性で使用する
2) 高密度の配置のための小型化
3) 鉛のない (Pb) 溶接プロセスと鉛を含む溶接プロセスの要件を満たす.
4) 自動表面マウント (SMD) 組立システムで使用できます.波溶接とリフロー溶接による自動溶接に適しています.
MELFの電力の減量曲線 固定抵抗
MELFの構造の寸法 固定レジスタ
| サイズ | 尺寸 (mm) | ||
| L について | D1 | D2 マックス | |
| 0204 | 3.5±02 | 1.1±01 | 1.4±02 |
| 0207 | 5.9±02 | 1.7±01 | 2.1±02 |
| 0309 |
シングルキャップ 8.5±0.2 ダブルキャップ 8.7±0.2 |
2.5±01 |
シングルキャップ 3.1±02 ダブルキャップ 3.0±02 |
MELF ファイジブルワイアローンドフィルム固定レジスタの材料リスト
| コード | 名前 | 材料 |
| 1 | コーティング | 不燃性/エポキシ樹脂塗装 |
| 2 | 色のリング | 耐火性コーティング |
| 3 | 切断用線 | - そうだ |
| 4 | フューズ要素 | 合金ワイヤ |
| 5 | 磁石棒 | アルミナセラミックボディ/レジスティブフィルム |
| 6 | カップ | 缶詰製の鉄の蓋 |
MELF ファイジブルワイアローンドフィルム固定レジスタの部品番号
| KNPM | 1 | 100 | J | S | 0309 |
KNPM: シリーズ名
1号:電力の評価は 0.125W0.25W0.5W,1W,2W
100: 抵抗値 -- E24 正常抵抗
J:抵抗容量 -- F=±1%,G=±2%,J=±5%
S: サイズコード -- コードなしの正規サイズです; S-小サイズ; X-超小サイズです.
MELF ファイジブルワイアローンドフィルム固定レジスタの電気性能
| サイズ タイプ | パワー範囲 ((70C) | 温度範囲°C | 断熱電圧 V | 抵抗範囲 ((Ω) |
| ±1%,±2%,±5% | ||||
| 0204 |
0.125W 0.25WS 0.5W-X |
-55155 | 200 |
MFM 0.1~2.2M CFM 1 ̇10M MOFM 1 10K |
| 0207 |
0.25W 0.5W-S 1W-X |
-55155 | 250 |
KNPM 0.22 ̇100 MFM 0.1~10M CFM 1 ̇10M MOFM 1 10K |
| 0309 |
0. 5W 1W-S 2W-X |
-55155 | 350 |
KNPM 0.22・300 MFM 0.1~10M CFM 1 ̇10M MOFM 1 10K |
MELF ファイジブルワイアローンドフィルム固定レジスタの一般データ
| 定数抵抗許容量 | ± 5% |
| 気候カテゴリー | 55/155/21 |
| 低気圧 | 8.5kpa |
| 安定度 | 5% |
| 抵抗の変化 | 制限値 |
| 長期試験 | ± ((5%R+0.1Ω) |
| 短期試験 | ± (1% R + 0.05 Ω) |
| 定数電流 | I2 ((A) = P ((W) / R ((Ω) |
MELF ファイジブル ワイアローンドフィルム 固定レジスタ

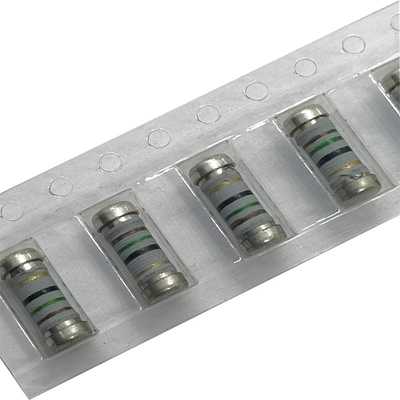

9.1 テープの大きさ
| サイズ |
φA (mm) |
φB (mm) |
φC (mm) |
W | T | QTY (pcs) |
| 0204 | 179±2 | 60±2 | 13±0で5 | 9±1 | 12±05 | 3000 |
| 0207 | 179/330±2 | 90±2 | 13±0で5 | 10±1 | 14.5±1 | 2000/5000 年 |
| 0309 | 330±2 | 90±2 | 13±0で5 | 16±1 | 19.5±1 | 2500 |
9.2 MELFの紙のサイズ 固定レジスタ
| サイズ | 尺寸 (mm) | ||||
| A について | B について | W | E について | F について | |
| 0204 | 1.6±02 | 30.8±02 | 8.0±02 | 1.75±01 | 5.25±01 |
| 0207 | 2.4±02 | 6.0±02 | 12.0±02 | 1.75±01 | 7.25±01 |
| 0309 | 3.6±02 | 8.9±02 | 16.0±02 | 1.75±01 | 9.25±01 |
| P0 | P1 | P2 | D0 | T | |
| 0204 | 4.0±01 | 4.0±01 | 2.0±01 | 1.5±01 | 1.65±01 |
| 0207 | 4.0±01 | 4.0±01 | 2.0±01 | 1.5±01 | 2.5±01 |
| 0309 | 4.0±01 | 8.0±01 | 2.0±01 | 1.5±01 | 3.5±01 |

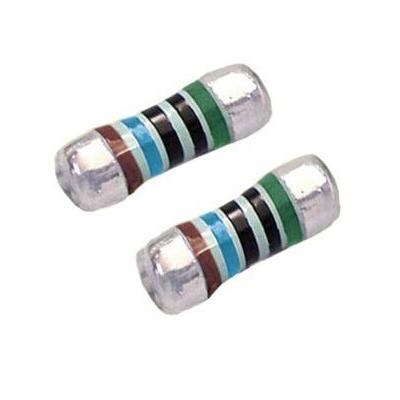

MELF ファイジブルワイアローンドフィルム固定抵抗器の色表示
| 色 | 第1桁 | 第2桁 | 第3桁 | マルチプル | 許容性 |
| ブラック | 0 | 0 | 0 | 100 | - |
| 茶色 | 1 | 1 | 1 | 101 | ±1 |
| 赤色 | 2 | 2 | 2 | 102 | ±2 |
| オレンジ | 3 | 3 | 3 | 103 | - |
| 黄色 | 4 | 4 | 4 | 104 | - |
| 緑色 | 5 | 5 | 5 | 105 | ±05 |
| 青い | 6 | 6 | 6 | 106 | ±025 |
| 紫色 | 7 | 7 | 7 | 107 | ±01 |
| グレー | 8 | 8 | 8 | 108 | - |
| ホワイト | 9 | 9 | 9 | 109 | - |
| 金 | - | - | - | 10 - 1 | ±5 |
| スライバー | - | - | - | 10-2 | ±10 |
| シンプル | - | - | - | - | - |
MELF ファイジブルワイアローンドフィルム固定レジスタの性能仕様
| 特徴 | 試験条件 | 制限 |
| 短時間 の 過剰 負荷 | IEC 60115-1 4.13 5秒 2.5x 定位電圧 (最大過負電圧を超えない) | ±2% |
| 湿気 の 中 で の 生活 | IEC 60115-1 4.24 56 日 (40±2) °Cと (93±3) %の相対湿度での名乗負荷 (最大工作電圧を超えない) | |
| 負荷寿命 1000 時間 | IEC 60115-1 425.1 定位負荷 (最大稼働電圧を超えない) 1.5時間オン,0.5時間オフで (70±2) °Cで | ±5% |
| 溶接 熱 に 耐える | IEC 60115-1 418.2 レジスタントを (260±5) °Cで測定された溶接浴に浸し,10±1秒間保持する | ±1% |
| 溶接可能性 | IEC 60115-1 417.2 溶接面を (230±3) °C/(2±0.2) 秒後に流体で覆う | 95% ミニット |
| 振動 | IEC 60115 4.22 幅0.75mmと10〜500Hzの単純な調和運動で,各平行方向と軸方向で6時間 | ±1% |
| 熱耐性 | IEC 60115-1 425.3 負荷なしで200°Cで1000時間 | ±1% |
| 熱ショック | IEC 60115-1 4.19 -55°C 30分, +155°C 30分, 5サイクル | ±3% |
| 超電圧試験 | 超電圧 =DC P は電力の評価値,R は抵抗値,電圧は右に記載されているよりも多くありません.電圧スペック = 1.2/50μs 期間 = 60 sec 電圧の数は = 100 |
±5% |
