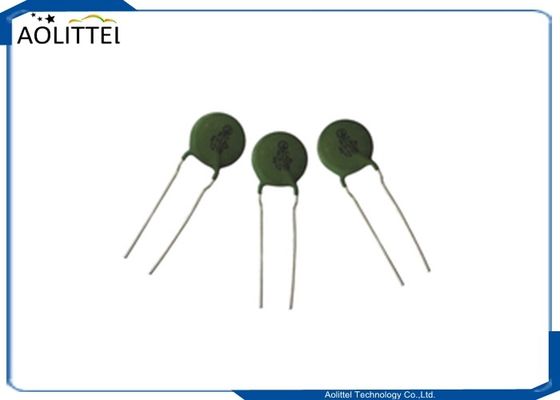

MZ21 シーレス ディスク 陽性温度系数 熱istor 19P 18mm 100R 120C 600V 溶接機用
作業原理

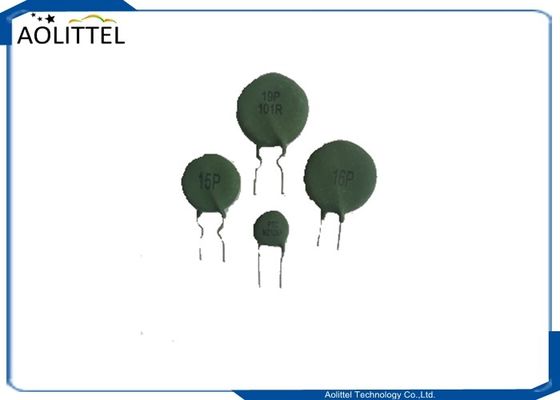

15P (100R) 16P (5R) 19P (100R) MZ126A (12R)
負荷回路にPTC熱電極を連続で接続する.回路が通常の動作状態にあるとき,PTC熱電極を通る電流は定位電流よりも小さい.PTC熱電阻は通常の状態で,抵抗は小さい電路が故障すると,電流は定位電流を大きく上回る (通常の稼働電流の2倍),PTC熱istorが突然熱くなって保護目的で,電路が比較的"オフ"状態にあるように,高抵抗状態を示します. 欠陥が除去されると,PTC熱電阻は自動的に低インピーダンスの状態に戻り,回路は通常の動作を再開します..
適用する
電源を切り替える
トランスフォーマー,アダプター,充電
電子コイル コントロールパネル
家電 (エアコン,オーブン)
電子回路
楽器
適用-その他
製造に必要な技術,しかし,良い保護は,インバーター溶接マシンを保証することができます 長期的にうまく機能する.オーバー電流保護 / オーバー電圧保護のための部品のすべてのセットを供給することができます. 以下は,私たちの顧客を供給するリストです:
| バリスター | 07D361K |
| PTC サーミストール | MZ11-13N13-20 MZ12-16P2R1H140,MZ12-16P4R7H140,MZ11-16P5R0H265,MZ11-16P6R0H265,MZ11-16P7R0H265,MZ11-16P10RH265,MZ11-16P10RH265,MZ11-16P12RH265,MZ12-16P12RH265,MZ72-18RM |
| NTC サーミストール | 2.5D-20 5D-20 8D-20 47D-15 2.5D-15 47D-20 |
| フューズ | ガラス・シューズ/セラミック・シューズ 3.6x10mm/5x20mm/6.35x31.8mm/10x38mm STP/SFP/BTC/BFC/BMT/BMF/PTU/PFU |
サイズ(mm)
| 第2条 | DMAX | W±10 | TMAX | Φd±005 |

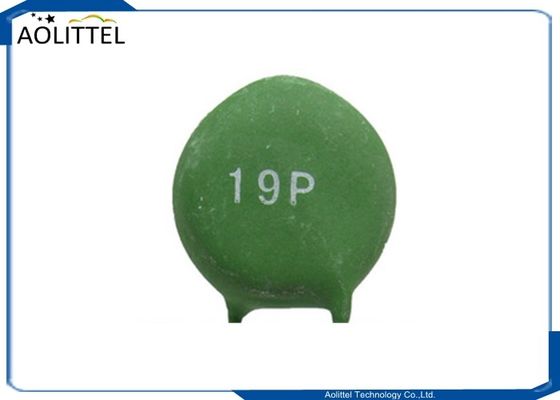

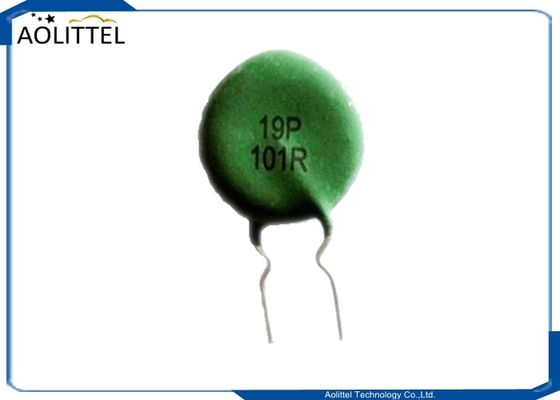

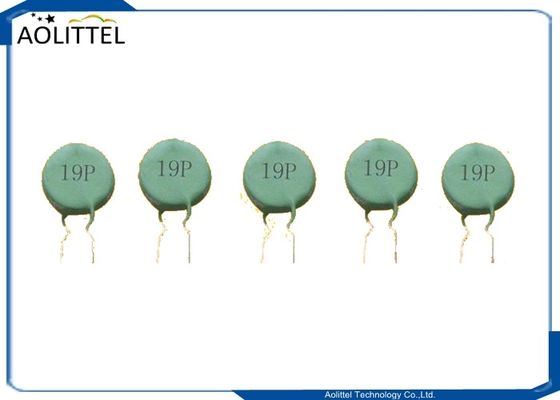

| 19P ((MZ21-P101RNM) | 19.0 | 7.5 | 8.0 | 0.8 |
電気性能
| 第2条 | 格付け | スイッチ | 抵抗する | 稼働していない電流 | 典型的な電流 | 作業環境温度範囲 |
| MZ21-P101RNM | 100Ω±25% | 120°C | 600V | 180 mA | 360 mA | -10~+45°C |
部品番号
MZ21 - P 101 について R M についてN
① ② ③ ④ ⑤ ⑥ ⑦⑧
①: PTC サーミストール
②: 製品タイプ 2 電流制限 3 遅延時間
③: 1 塗装タイプ 2 プラスチックタイプ 3 空型
④: スイッチ温度 P 120C
⑤: 抵抗値- 100 オーム
⑥オーム
⑦:容量K:±10%,M:±20%,N:±25%
⑧:チップの直径 N:F18mm
抵抗温度曲線
現時間曲線
製造プロセス
Weighing ⇒ Ball Milling ⇒ Presintering ⇒ Granulation ⇒ Forming ⇒ Sintering ⇒ Add electrode ⇒ Resistance sorting ⇒ Pressure line ⇒ Package insulation ⇒ Assembly ⇒ Withstand voltage detection ⇒ Resistance Inspection ⇒ Final inspection ⇒ Packaging ⇒ Put into warehouse .
製造業
|
|
|
|
主な生産ラインと検査機器と機器は 日本,アメリカ,ベルギー,スイス,台湾などから輸入されています.2つの主要製品の年間生産能力はそれぞれ500万個と1500万個に達しました継続的な技術革新によって,中国の市場占有率はそれぞれ約10%と30%です.この会社によって生産されたワリスターとSPDは,国際市場で大きな評判を得ました国内で多くの国や地域へ輸出され,日本,米国,香港など,米国ではフィリップス・インド,GEなどの顧客がいます.そしてスペインやインドなどにも.
