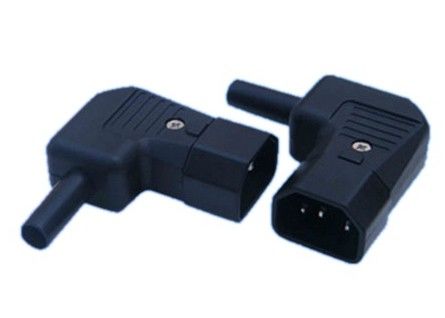

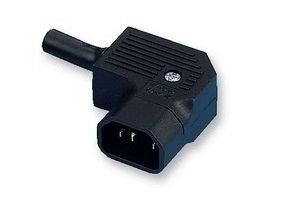

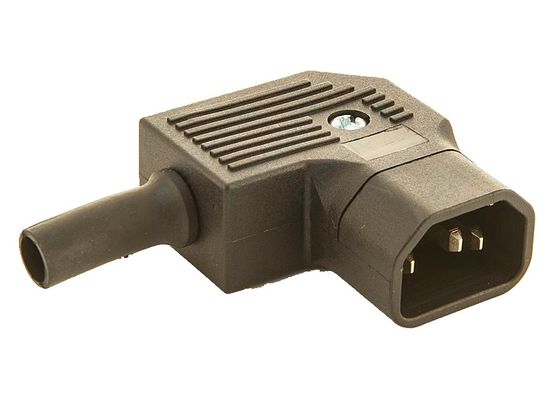

IEC 60320 ケーブルマウント AC 電源プラグ JA-2233-2 10A 250VAC 3PIN スクリュー入口 再配線可能な男性電源入力コネクタ
尺寸 (mm)
記述
- コードコネクタ (再配線可能): スクロール式
- 1 機能
- 装置の入口,ピン温度70°C,保護クラスI
- ケーブル
主要な特徴
定位: 10A 250V AC
隔熱抵抗: 100MΩ 500V DC/1分
ダイエレクトリック強度: 2000V AC/1分
ハウジング材料:熱塑性94V-2~V-0
IEC 60320 プラグリスト
|
R-304P 電源プラグ |
R-304P ((41) 電源プラグ |
|
R-304P ((38) DCプラグ |
R-331 (B00) ACプラグ |
|
R-332 (B00) 電気プラグ |
JA-2231-2 IEC Eプラグ |
|
JA-2233-2 電源のプラグとソケット |
JA-2231-A コネクタプラグ |
AC 入口と出口
IEC 60320 プラグ入口出口
IEC 60320 のコンポーネントを電気製品設計に使用することは,世界市場への輸出において有益である.プラグコネクター売れ筋も
IEC 60320 規格に従えば,機器設計者にとって得られる利点はいくつかあります.IEC 60320 は,工業化された世界全体で一般的なコネクタインターフェースです.特定の国のプラグと一緒にコードセットで使用するコネクタを指定するタスクを簡素化しますIEC 60320はまた,製品設計とテストのための標準的なフレームワークを提供します.これらのコネクタは,設計構成自体による不適切な接続を防ぐのに役立ちます.同じ電圧で均一なコネクタを提供します.また,IEC 60320規格が世界的に受け入れられているという利点もあります.
IEC 60320 AC電源入口は,取り外せるケーブルセットを電気または電子機器に接続するために最も一般的に使用される手段です. IEC 60320 電源入口を製品に設計することによって,製造者は,コードセットを固定することができます (e)(例えば,片端に国別プラグと,もう片端にIECコネクタ) 発送直前. これにより,機器メーカーが世界中に販売するための1つの装置を製造することができます.
IEC-60320 (IEC320) 参照図
| IEC-60320 プラグと接続器 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 格付け | タイプ | |||||||||
| 構成 女性/男性 |
国際 | 北米 | ワイヤー | ポーランド人 | コード | プラグ | 入り口 | コネクタ | 出口 | アダプター |
|
C1/C2 |
250 ウォルト 2.5アンプ |
125 ウォルト 10アンパール |
2 ワイヤー | 2 ポーランド | ほら | ほら | ほら | ほら | ほら | ほら |
|
C3/C4
|
250 ウォルト 2.5アンプ |
125 ウォルト 10アンパール |
2 ワイヤー | 2 ポーランド | ほら | ほら | ほら | ほら | ほら | ほら |
|
C5/C6 |
250 ウォルト 2.5アンプ |
125 ウォルト 10アンパール |
3 ワイヤー | 2 ポーランド | C14 - C5 5-15 - C5 |
ほら | C6 | ほら | ほら | C6 |
|
C7/C8 |
250 ウォルト 2.5アンプ |
125 ウォルト 10アンパール |
2 ワイヤー | 2 ポーランド | C14 - C7 1-15 - C7 |
ほら | C8 | C7 | ほら | C8 |
|
C9/C10 |
250 ウォルト 6アンパール |
ほら ほら |
2 ワイヤー | 2 ポーランド | ほら | C10 | ほら | ほら | ほら | ほら |
|
C11/C12 |
250 ウォルト 10アンパール |
125/ 250 ウォルト 15アンパール |
2 ワイヤー | 2 ポーランド | ほら | ほら | ほら | ほら | ほら | ほら |
|
C13/C14 |
250 ウォルト 10アンパール |
125/ 250 ウォルト 15アンパール |
3 ワイヤー | 2 ポーランド | C14 - C13 C14 - C15 C14 - C19/21 5-15 - C13 |
C14 | C14 | C13 | C13 | C14 |
|
C15/C16 |
250 ウォルト 10アンパール |
125/ 250 ウォルト 15アンパール |
3 ワイヤー | 2 ポーランド | 5-15 - C15 C14 - C15 C20 - C15 |
ほら | C16 | C15 | ほら | カスタム |
|
C15A/C16A |
250 ウォルト 10アンパール |
125/ 250 ウォルト 15アンパール |
3 ワイヤー | 2 ポーランド | C15A C16A |
ほら | C16A | C15A | ほら | カスタム |
|
C17/C18 |
250 ウォルト 10アンパール |
125/ 250 ウォルト 15アンパール |
2 ワイヤー | 2 ポーランド | 1-15 - C17 | ほら | ほら | C17 | ほら | ほら |
|
C19/C20 |
250 ウォルト 16アンペア |
125/ 250 ウォルト 20アンパール |
3 ワイヤー | 2 ポーランド | C20 - C13 C20 - C19 C20 - C21 5-15 - C19 |
C20 | C20 | C19 | C19 | C20 |
|
C21/C22 |
250 ウォルト 16アンペア |
125/ 250 ウォルト 20アンパール |
3 ワイヤー | 2 ポーランド | C14 - C21 C20 - C21 |
ほら | C22 | C21 | ほら | カスタム |
|
C23/C24 |
250 ウォルト 16アンペア |
125/ 250 ウォルト 20アンパール |
2 ワイヤー | 2 ポーランド | ほら | ほら | ほら | ほら | ほら | ほら |
注記
国際電気技術委員会 (IEC) は,家庭用および類似の一般目的の家電器のコップラーを指定するために,IEC 60320を公表した.これらのデバイスとほとんどの取り外す電源ケーブルのケーブルとの間の電気インターフェースのための事実上の標準になりました電源と出力コードの間のこの電気インターフェースも使用します.
NEMAとは異なり,男性と女性の両方の端に同じ識別番号を使用します.(5-15P から 5-15R) IEC 320 は,オス端に偶数と交尾性メス端に奇数を使用します..e (C14からC13)
