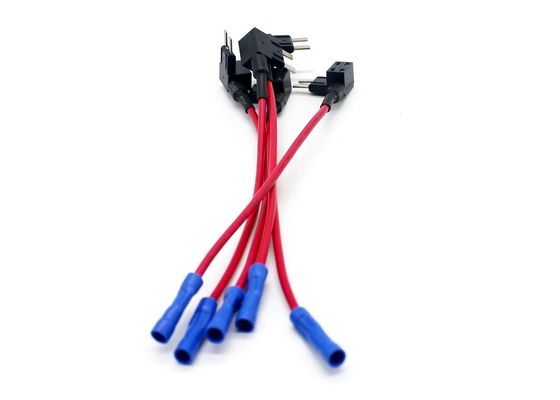

パーソナライズされたミニATMAPM オートブレイドフューズホルダー 追加回路フューズアダプタ 32V 日本用車 トラック バイク SUV DIY
記述

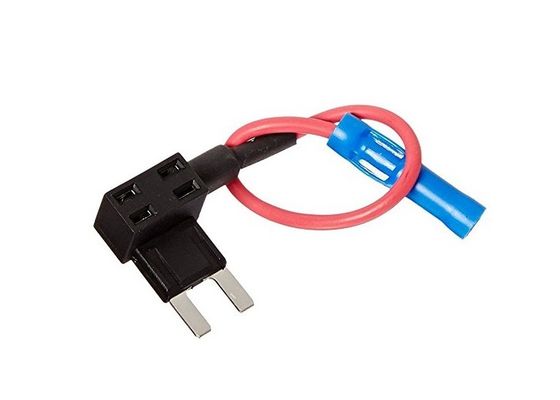

001 オートブレイドフューズホルダー サーキットフューズアダプタを追加する 1つのフューズスロットを 2つの全体に変えて 2つのサーキットを保護しますこのダブルスロット 追加A回路/追加Aライン/ファイズプラグは,既存のOEM回路のためのファイズスロットと,モバイル電子機器/アクセサリーのための新しい回路のための第二スロットを提供します
基本仕様
隔熱体:ナイロン
適用:ATM APM 1A ~ 30A について
ワイヤ: UL 1015 # 16 AWG 長さ127mm 赤
適用: 日本 自動車 トラック バイク SUV DIY,および他の国,
主要な特徴
| a. 低プロフィールミニ型ブレード・フューズホルダー |
| b. 元の回路を保護し,新しい回路のためのリードを提供します |
| c. 両回路の保護を提供しながら,1つのファイズスロットを2つに変えます. |
| d. 低プロフィールにより,余分なクリアランスを可能にします |
| 電子アクセサリーを設置するには,スプライスやワイヤーを切る必要がありません. |
UL 認証
セキュリティ上の考慮のため,技術パラメータはUL認証ケーブルに印刷されなければならない.16AWG隔熱層,熱耐性105Cまで,炎阻害レベルV W-1まで.高功率装置への接続のために一般的な車両リフィットで使用するのに十分.
尺寸 (mm)
設置ガイド
自動車 に 回路 を 追加 する 方法
ステップ1: 材料 と 道具
このプロジェクトには,いくつかのものしか必要ない.
材料は次のとおりです

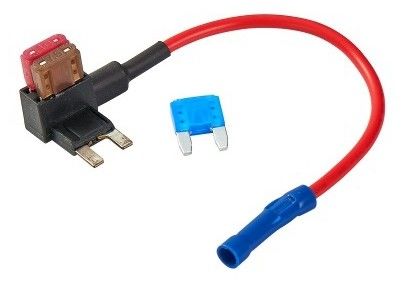

添加式フューズアダプタ + 適切なフューズ (さまざまなサイズがあります.フューズを持っているサイズを使用します.)
右の横切りに有る電線 (下記参照)
隔離テープとジップタイト
クリップコネクタ (リング,フラット,ワイヤーとワイヤーの間)
必要な電流を処理できるスイッチか,より小さなスイッチ+リレー (磁気スイッチ)

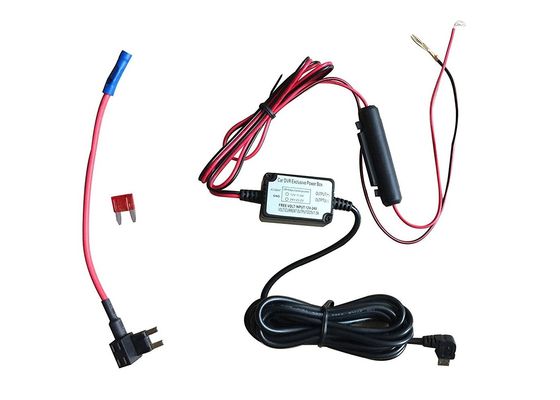

新しいデバイス (私の場合は電話充電器)
基本的なツールも必要になります
マルチメーター
ピンとワイヤーカット機
クリップする道具
スクリュードライバー + 異なるビットとナッツ
プラスチック製の道具
懐中電灯
ドリル
荷物を拾ったら 車に乗って仕事しろ
正確なワイヤサイズを選択することは非常に重要です.ワイヤが薄すぎると過熱して火事を引き起こす可能性があります.必要なサイズを決定するための簡単な式は以下です:
(I x L x 0,018) / U = A
I: あなたのケーブルを通る流れ
L:電線全体の長さ (この場合,ファイズボックスからアースまで)
U: ワイヤリングにしたい最大電圧損失 (私は0,5Vを推奨します)
A: mm^2 での右横断面 (アメリカ人には,AWG の等価を見つけるための表があります)
ステップ 2 ファイズ スロット を 測定 する
まず最初にすべきことは,シューズボックスを探すことです.それはハッドの下,ダッシュボード内,あるいは両方にあるかもしれません.多くの近代的な車には,シューズボックスが複数あります.飼い主のマニュアルが教えてくれる.
マルチメーターの負線を車体につなげ 20V DC に設定し,両ピンの電圧を測定します.鍵を入れていない最初の計量.
スロットのピンが12Vを示している場合 これは2つのことを意味します:
このスロットは常に電源を持っています.あなたはアラームシステムや私たちの充電器のようなデバイスのためにそのようなスロットを使用します. 車が駐車している間に電話を充電できるはずです.
次のステップでは,その点の0Vを測定します. この点の0Vは,次のステップの0Vです.
フュージーを戻して 貼り紙かテープで スロットをマークします
鍵が入れていないときに電源が供給されない スロットを探します 鍵が入れていないときに電源が供給されない スロットを探しますしかし,それは位置1で動いているときです複数のデバイスを接続する場合は,別の色でマークします.
キー2の位置で電力を供給したい場合は 同じ手順を実行します
適したスロットを見つけるまで 測定を続けます
ステップ 3: 添加 ファイューズ アダプタ の 機能
ステップ4: ワイヤーの道を見つける (Corsa C 専用)
ステップ5:車のケーブルを引っ張る (ちょっとコーサ特有の)
ステップ 6: 接続器 を 切る
ステップ7 デバイス を 接続 する
ステップ 8: 拡張機能 を 利用 する
