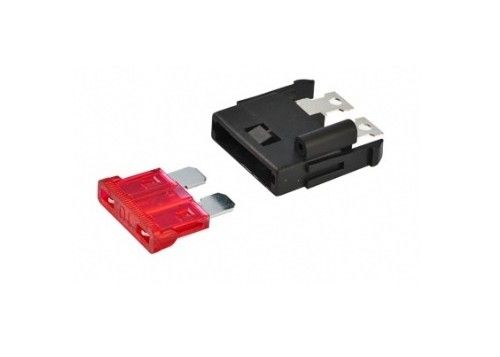

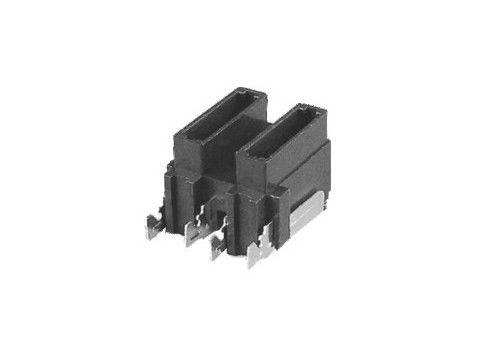

標準PCBマウント クイックインステートナイロン 積み重ね可能な中型 ATC ATO 自動ファイューズホルダーブロック プラグイン自動車ファイューズ 1A-30A
尺寸 (mm)
 |
|
|
|
記述
プリモントのシューズホルダーで ミニ,スタンダード,マキシサイズのシューズに対応しますミニサイズホルダーは,ATO 297とATM自動車の刃のシューズと互換性があります.標準サイズのホルダーは,ATO 257とBussman ATCの自動車刃のシューズと互換性があります.マキシサイズのホルダーは,Maxi 297とMaxシリーズシューズと互換性があります.保持器がPCBに垂直に設置される.
適用する
42V PowerNet用のシューズホルダー,TACシューズ・リンクのコード付き.X方向に接続可能.名電圧58V;クリップ端子
ATO / FKS サイズ フューズ・リンクのためのフューズホルダー.X方向に固定可能.名電圧80V;クリップ端子.
ATO/FKSサイズのフューズ・リンクのためのフューズホルダー. 90°の折りたたみで溶接可能なチンの接点. 定電圧80V.
オートブレイド・フューズをお勧めします
仕様
| 挿入と抽出力 | 1kg ミンス |
| 60 秒間 介電力 力 | AC 1500V ミニ |
| 適正な電流 | 30A 最大 |
| 500V DC の 隔熱 抵抗 | 100M ミンス |
| 温度 の 上昇 | 50 マックス |
| 機体材料 | ガラス 繊維 を 持つ ナイロン |
| 電圧低下 | 20mV 最大 |
| ターミナル | 青銅製 青銅製 |
| PCボード スナップインタイプ | WGP20,WGP29 |
| P.C.BOARD クイックインセット・ターミナルタイプ |
#WGP21 #WGP22 #WGP23 #WGP24 #WGP25 #WGP26,#WGP27,#WGP28,#WGS01,#WGS02 |
もっと モデル
|
WGP20 ATC フューズホルダー
|
WGP21 オートファイューズホルダー
|
WGP22 中型ブレード・フューズホルダー
|
|
WGP23 中型自動ファイューズホルダー
|
WGP24 自動車用シューズホルダー
|
WGP25 自動車用シューズホルダー
|
|
WGP26 オートファイューズクリップ
|
WGP27 オートフューズブロック
|
WGP28 ミニブレード・フューズホルダー
|
|
WGP29 ブレード・フューズホルダー
|
自分 の フィューズ を 知る
適切な保護装置を選択するには,次のパラメータと基準を考慮する必要があります.
1回路の通常の稼働電流は?
2稼働電圧は?
3電気回路はACかDCか?
4作業環境温度は?
5装置はショートサーキットに使用されていますか
防災か 超負荷対策か どちらも?
6物理的なサイズ制限は?
7ファイジは"フィールド交換可能"でなければなりませんか?
8復元が問題なの?
9どうやって装置を設置する?
10費用の考慮は?
ファイジはどのように設置されますか?
最も注意深く検討すべき事項の"つは,電路にシューズを設置することである.いくつかの選択肢があります.
1直接溶接:この方法では,ファイューズは直接印刷回路板 (PCB) に溶接されます.この設計の欠点は,上記のセクションで詳細に議論されているようにフィールド交換可能な部品の欠如です しかし,コストは,このマウント方法によって大幅に削減することができます.
2フューズクリップ:フューズクリップは比較的安価で,フィールド交換が可能である.ファイズクリップは,通常,PCBに搭載されているため,ファイズを交換するいかなる試みも,エンドユーザーによって機器の開く必要がありますさらに,電源を切り離さずにシューズクリップからシューズを取り出すことは,シューズに触ると電気ショックを引き起こす可能性があります.ファイズクリップは,すべての"チューブ"ファイズとマイクロファイズで利用できます.通常,シューズクリップは通常の電流の20Aに制限されています (30Aでも利用できます).シューズクリップは一般的に安全機関によってリストまたは認識されていません.
3パネルに搭載されたファイスホルダー: パネルに搭載されたファイスホルダーにより,エンドユーザがフィールドでファイスを取り換えるのに簡単にアクセスできます.パネルのマウントシューズホルダーは,電気ショックの可能性を防ぐシューズホルダーのキャップを外すときにシューズが安全に取り除かれることを意味するショック安全ですファイューズホルダーは,通常,ULやCSAなどの安全機関によってテストされ承認されます.ファイューズホルダーは,通常,30Aまで利用できます.
4フューズブロック: フューズブロックはフューズクリップのようなものですが,PCBにマウントする必要はありません.ファイューズブロックに搭載されたファイューズは,通常,電源源から断断されていない場合,電気ショックを引き起こす可能性がある機器を開くだけでアクセスできます.ファイューズブロックは,大きなアンペアのファイューズをマウントする数少ない方法の1つです.インライン・ファイューズホルダーは,通常,ワイヤ・ハーネス・アセンブリの一部として,または他のタイプのファイューズ・マウントを固定するための表面が利用できない場合に使用されます.線型ファイューズホルダーは,一般的に低電圧アプリケーションでは100Aまで,高電圧アプリケーションでは30Aまで利用できます.
