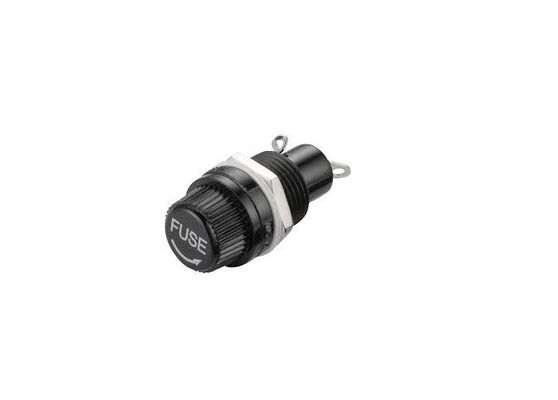

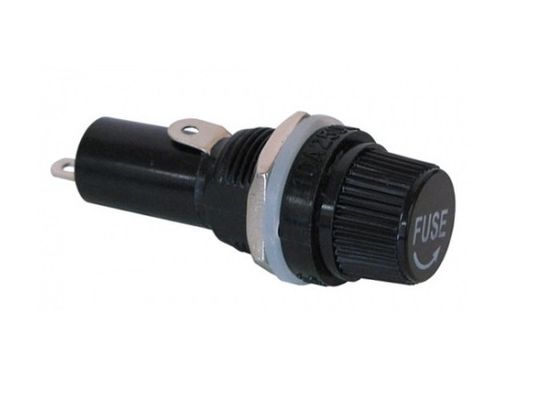

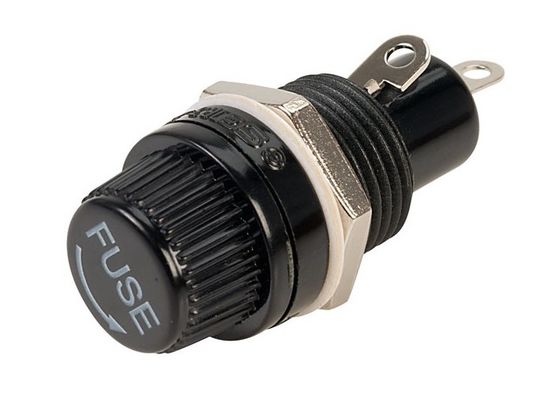

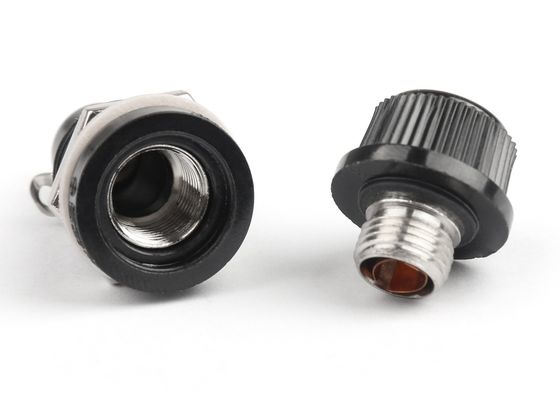

UL94 V0 易燃性 ミニチュアスクリュータイプカートリッジ PCB フューズホルダー ボックスブロック 5x20mm セラミックチューブフューズ 10A 250V
仕様
タイプ:R3-12 固定シューズホルダー
最大電圧:AC 250V
最大電流: 10A
ファイューズサイズに適しています: 5mm x 20mmに使用します.
カップ:スクリュータイプ
尺寸 (mm)
他のパラメータ
| 製品名 | PCB フィューズホルダー |
| P/N | R3-12 |
| 圧力の故障 | AC2500 1分 |
| 断熱抵抗 | DC 500V 100MΩ |
| 格付け値 | 10A 250VAC |
| 温度範囲 | -20°Cから150°C |
| 炎症性クラス | UL94V0 |
| スタンダード | IEC-60335-1 GB_9364.6-2001 |
| 認証 | ISO9001,ROHS |
| マウント | PCBマウント |
| 材料 | 熱固性粘着剤 ブラス |
| 国際 承認 | CE,CQC,UL,VDE |
| ファイューズの大きさ | 5*20mm ガラスファイューズ |
| 適用する | すべての電気・電子機器,試験機器,音響機器のパネル設置に適しています. |
PCBマウントファイューズホルダー
PCBマウント (PCBマウント) は,シューズ用のインストールハードウェアを供給する.シューズを収納,保護,マウントするために回路で使用される.固定装置に間違ったファイジを配置することはできません.誤用防止のタブが付いています
PCBマウントの種類
PCBマウントは,オープンまたは完全閉ざされた2つの基本タイプがあります.オープンPCBマウントには,ファイューズクリップ,ファイューズブロック,ソケットおよびプラグオンキャップの種類が含まれます.完全に閉ざされた品種は,保持器に挿入されたシューズキャリアを使用するか,シューズを完全に閉ざす他の手段を使用することができます..
オープンおよび閉ざされたPCBマウントの両方が,迅速脱線,溶接および角バージョンを含むさまざまな端末スタイルで利用できます.
なぜPCBマウントが重要なのか?
ファイューズは,自己が電流の過剰な状態から電路を保護するため,保護する必要があります.例えば,電路が電流のレベルがあまりにも高い場合,ファイューズは燃え尽き,電路を壊すPCBマウントで ファイューズは保護され 必要に応じて簡単に交換できます
テクニカルデータ
| カテゴリー | シューズホルダー |
|---|---|
| 定数電圧 | 250V AC |
| 定数電流 | 10A |
| 接続 | 溶接 |
| 装着型 | リセットマウント |
| 適している | マイクロファイューズ 5 x 20 mm |
| ファイジ数 | 1 |
| 長さ | 36.6mm |
| (Ø) | 15mm |
| 内容 | 1 pc (s) |
| タイプ | R3-12 |
| RoHS対応 | そうだ |
フューズホルダー,フューズブロック,アクセサリー
Aolittelのファイューズホルダー,ファイューズブロックおよびアクセサリーは,産業システムと部品保護のためのファイューズソリューションを提供します.Aolittelが販売するすべてのファイューズシリーズで利用できます.ほとんどのファイスホルダーとブロックは単品で提供されています.産業用電流保護アプリケーションを満たすために,固定・複数,またはモジュール式スタイル.
