PCBマウント ミニチュア軸性鉛カートリッジ ファイューズ 急速作用ピコファイューズ 2.4x7 3x7 2x7 125V 250V 2Amp 照明システム
記述
超負荷で開けると短回路になります部品や内部回路の個別保護を目的とする装置や利用装置の補足保護を含む用途急速作用のファイューズは,電荷と関連した一時的な過負荷電流に耐えるように設計されていません.
特徴
- PCB 空間需要の削減
- 国際的に承認された
- 内抵抗が低い
- 振動に耐える
- 効果がとても速い
- サイズが小さい
- 電流の範囲が広い
- 広範囲の動作温度
- 低気温のデレーティング
仕様
| 定位電流 | 2.0A |
| 定位電圧 | 250VAC |
| 断片容量 | 50A@125V/250VAC,50-60Hz |
| 電圧低下 | (1.0 x 1): 最大 230mV |
| 権力 の 消耗 | (1.0 x 1):最大550mW |
| 現在の怒り | 100mA ~ 6.3A |
| DC冷却抵抗 | 0.0145オーム ~ 5.5オーム |
| ファイューズタイプ | ボードマウント (カートリッジスタイル除外) |
| 定位電圧 | AC:250V |
| 応答時間 | 早く |
| サイズ / 寸法 | 0.155"直径×0.280"L (3.94mm×7.11mm) |
| パッケージ/ケース | 軸型 |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 穴を抜ける |
| 溶け I2t | 0.000192 ~ 555 |
製品とテープの寸法単位:mm
シリーズ公演
|
部分 違う 違う |
アムペア 格付け |
電圧 格付け |
壊れる 容量 |
私は2溶け込み インテグラル (A)2.S) |
機関承認 |
||
| UL | cUL |
PSE |
|||||
| SFB0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.001 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.002 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.003 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.006 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.012 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.016 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.019 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0.022 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.035 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.047 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.056 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.078 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 0.098 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 0.3 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 0.5 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 0.6 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 0.8 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 1.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 2.5 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 2.9 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 3.1 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 4.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 7.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| SFB1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 12 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
動作特性
|
% アムペアランキング (In) |
吹く時間 |
| 100% * 入っています | 4時間分 |
| 200% * 中 | 60秒 最大 |
適用する
照明システム
電源
LCD/PDPテレビ
LCDモニター
オフィス自動化機械
音声/映像システム
医療機器
梱包量
A. 卸荷物:
ポリバッグ"個あたり500個
内部箱ごとに10個のポリバッグ
箱内4箱 箱外1箱
B. テープ付きパッケージ: (デフォルトパッケージ)
内箱あたり3000個
外包箱1箱あたり内箱10個
環境データ
● 寿命試験: 80 パーセントの電流で 55°Cで 2000 時間
• 湿度耐性: MIL-STD-202,方法106, 65°Cで相対湿度90%
■ 動作温度: -55°C~125°C 適切なシューズデレーティングで
溶接熱耐性: MIL-STD-202,方法 210,試験条件 C (260°C)
• 塩噴霧: MIL-STD-202,方法 101,試験条件 B
ショック: MIL-STD-202,方法213,試験条件I,100G 秒間
端末強度:MIL-STD-202,方法211,試験条件A, 7lb.軸引力試験に耐えられる.
• 熱ショック: MIL-STD-202,方法107,試験条件B, -65°Cから125°C
熱サイクル:EIA-STD-RS-186-C,試験条件A,−55°Cから85°C
振動: MIL-STD-202,方法204,試験条件C, (55〜2000HZ,ピーク10G)
• 波溶接:最大容器温度は260°C,10秒最大曝露 .125 "からボディ
溶接性: MIL-STD-202,方法208

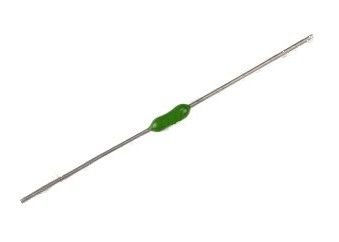

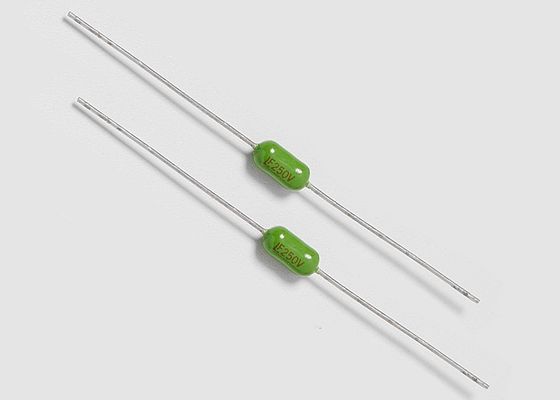

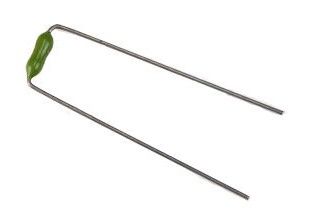

製品写真
