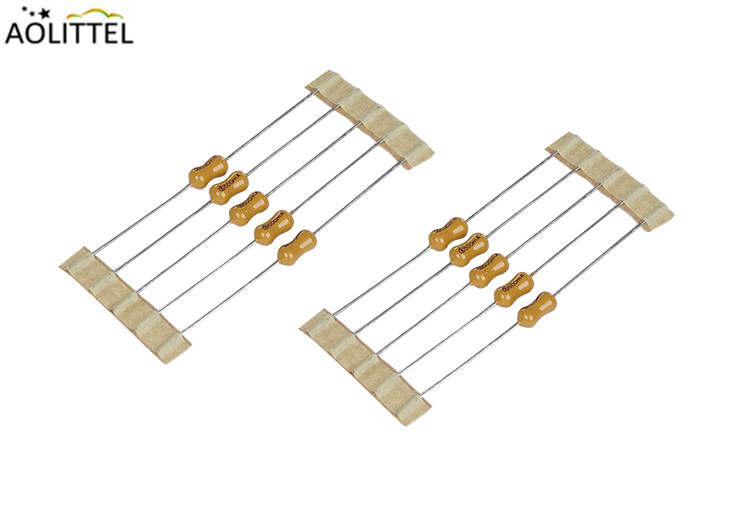

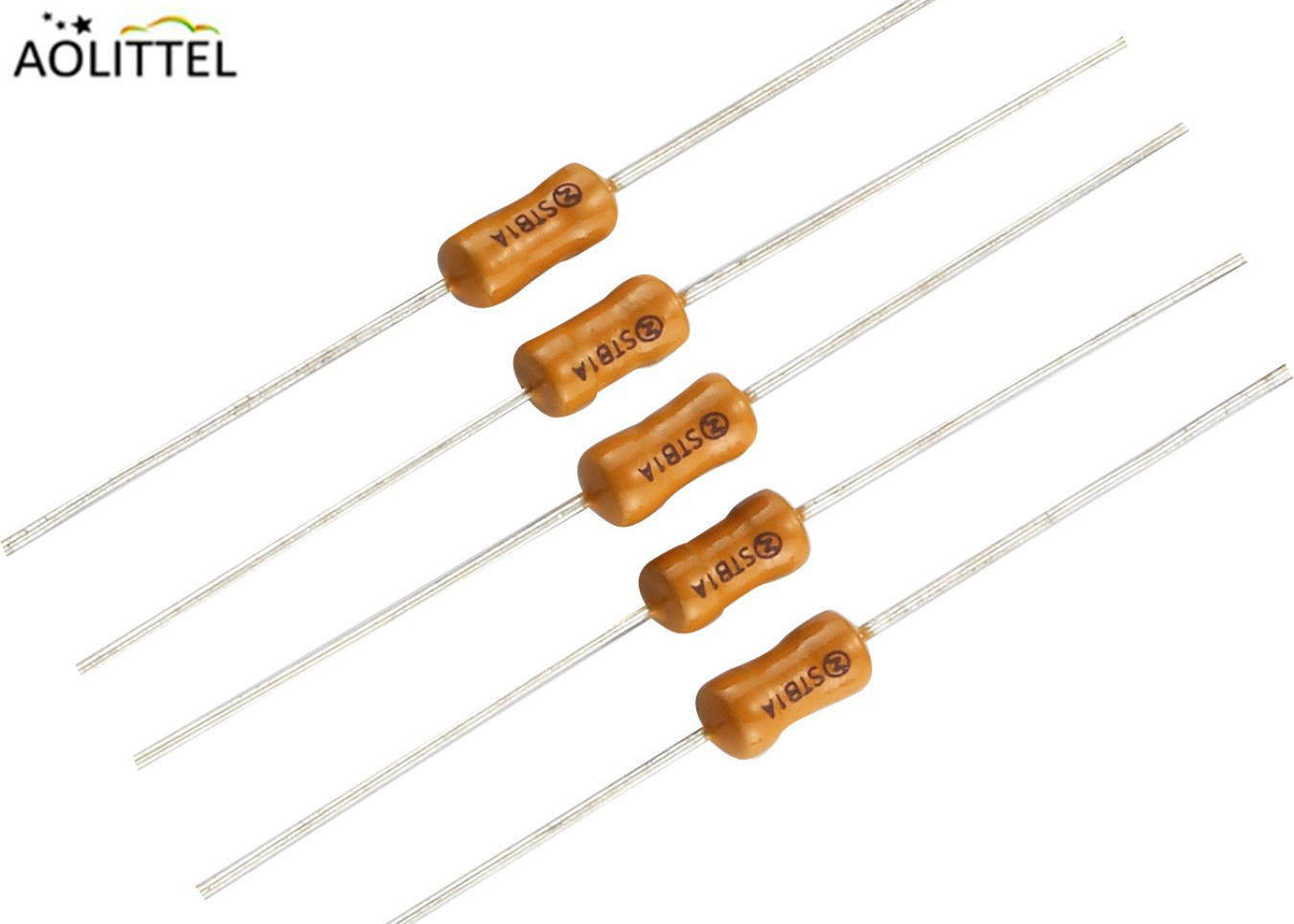

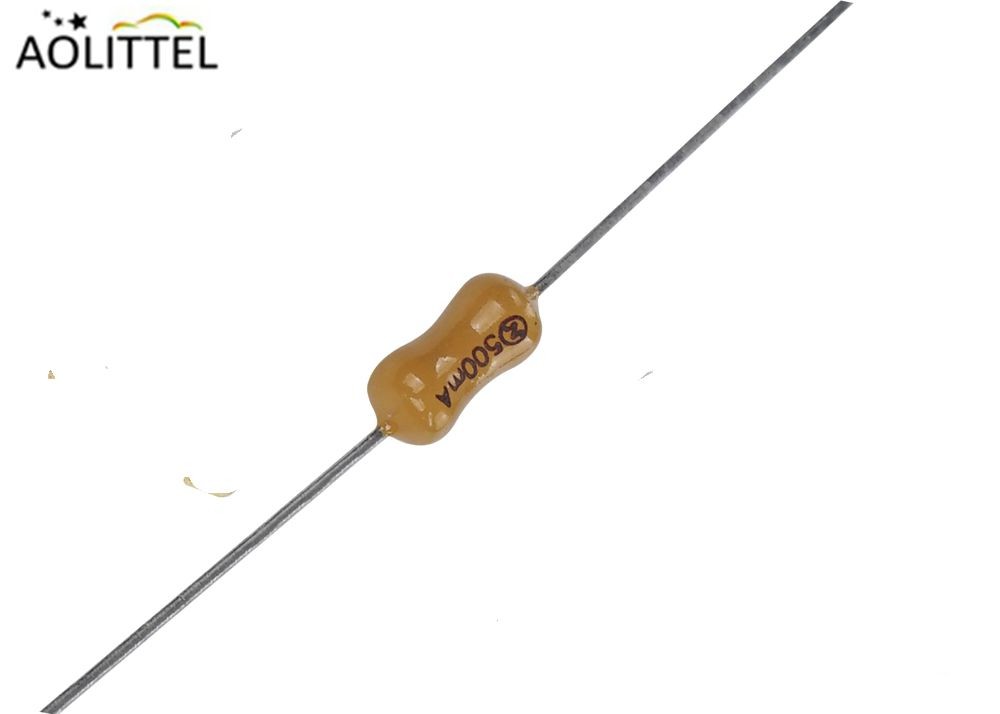

サブミニチュア軸性鉛スローブローピコフューズ STB 125V 250V 3x8mm
概要
| 小さいピコ・フューズ 家族の一員 | ||||
| 違う 違う | サイズ | 吹いて | 電圧 | シリーズ |
| 1 | 3*8mm | ゆっくり吹く | 125V/250V | STB |
| 2 | 3*8mm | 速やかに作用する | 125V/250V | SFB |
| 3 | 4*11mm | ゆっくり吹く | 350V | RTP |
| 4 | 4*11mm | 速やかに作用する | 350V | RFP |
機関承認
|
定位電圧 |
機関 |
アンペア範囲 |
代理店のファイル番号 |
| 125V/250V | UL | 100mA ~ 6.3A | E340427 (JDYX2) |
| C-UL | 100mA ~ 6.3A | E340427 (JDYX8) |
機体サイズとテープの寸法 (mm)
|
| |
電気仕様
| 仕様 A=250V/B=125V● 承認済み ○ 待機中 | |||||||
| P/N | アムペアランキング | 定位電圧 | 断片容量 | 溶融積分 (A2.S) | 機関承認 | ||
| UL | CUL | PSE | |||||
| STB0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0.01 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0.02 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0.04 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0.06 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0.09 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0.12 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0.15 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0375A/B | 375mA | 250V/125V | 50A@125V/250VAC | 0.19 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0.31 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0.46 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0.78 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0.93 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1.1 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 1.3 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 2.6 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 3.1 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 3.9 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 7.2 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 12 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 15 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 19 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 24 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 29 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 59 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
| STB1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 90 | ● 人 の 行動 | ● 人 の 行動 | ○ 人 の 行動 |
フューズ溶融基準
|
アムペアランキング %(イン) |
吹く時間 |
| 100% * 入っています | 4時間分 |
| 200% * 中 |
60秒 最大 |
主要な特徴
• 突撃耐性を向上させる
• 細形 の サイズ
幅広く電流範囲 (0.1A~10A)
• 低気温の再定位
• 工場から直接供給し,コストを簡単に削減する
• 医療機関ファイューズ業界で10年以上経験を持つRDで強力な技術サポート
環境データ
| 衝撃耐性: | MIL-STD-202,方法213B,試験条件I (シワ歯) |
| 振動抵抗: | MIL-STD-202,方法201 (10-55Hz x 3軸/負荷なし) |
| 耐湿性: | MIL-STD-202F 方法 106 |
| 溶接熱耐性: | MIL-STD-202,方法210 上側 (260°C,20秒) |
| 塩噴霧: | MIL-STD-202,方法101,試験条件B (48時間) |
| 溶接可能性 | MIL-STD-202 方法 208H |
| 動作温度: | -55°Cから125°C |
パッケージ
| パッケージの種類 | 記述 |

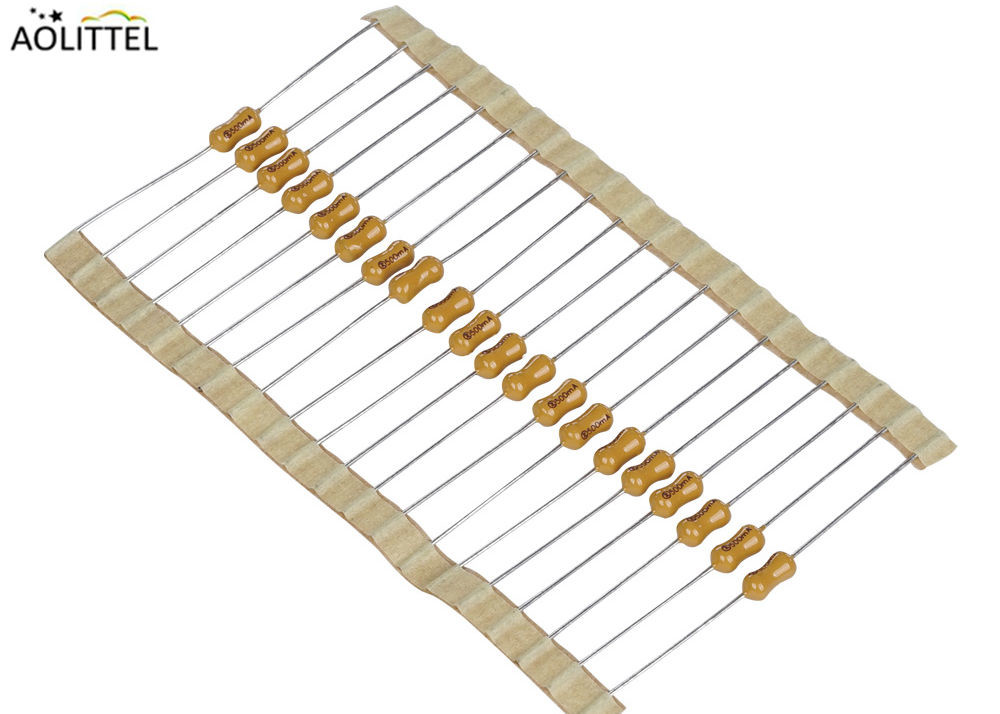

| テープ |
内箱あたり3000個 ((L275±2 * W80±2 * H70±2) 外装箱ごとに内箱10個 ((L420±5 * W290±5 * H160±5) |
| 散装品 |
ポリバッグ"個あたり500個 内部箱ごとに10個ポリバッグ (L240±2 * W170±2 * H110±2) 箱内4箱 (L390±5 * W240±5 * H250±5) |
装置のディスプレイ
|
小型のシューズテーピングマシン x 10セット |
6125/1808/2410 SMD フューズ 完全自動生産機 x 30セット |
|
ステン塗装機 × 10セット |
全自動塗装機 x 8セット |
